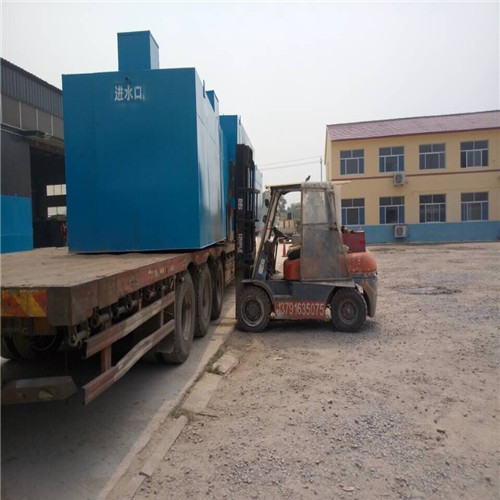

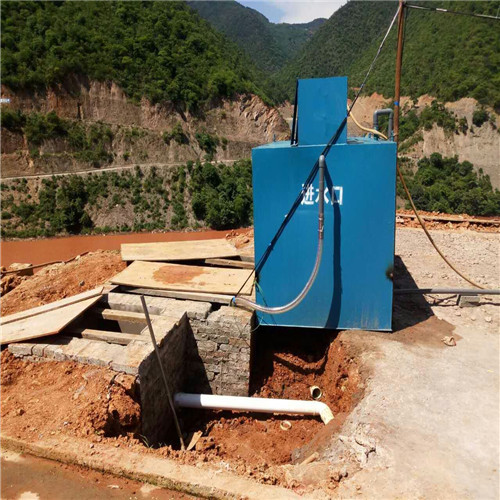

生活污水处理成套装置设备

《生活污水处理成套装置设备》
01公司采用高精密的数控机床，稳定性好

02集设备设计、制造及安装调试、维护为一体

03提供*的售前咨询，完善的维修售后服务

设备工艺流程

原水→格栅→调节池→提升泵→生物反应器→循环泵→膜组件→消毒装置→中水贮池→中水用水系统

污水处理设备维护、保养及注意事项

1．当设备埋于地下时、要注意保证下雨设备周围不积水，设备的排出水口必须在相对地坪-0.60m以下，设备上方不得有车辆通过，设备一般不得抽空内部污水、以防地下水把设备浮起。

2．设备管理必须建立一套定期保养制度，主要易损件是风机与水泵，风机转向不能接反，如进入污水必须清理，更换机油后方能使用，风机启动前必须注意空气阀门是否打开。

3．设备在运行过程中如需维修或更换另部件时，现场必须保证三人以上人员，进行充分的通风后，维修人员必须系好安全带，带上防毒面具方能进入，防止池中缺氧和中毒事故发生。措施方案：

⑴有必要将水池污水抽干

⑵用清水稀释污水池底积水

⑶如要在封闭水池动用明火，需先做好通风处理后再人员进入

⑷必须保证现场三名人员以上

⑸做好应急措施

⑹检查电源线路，zui好关闭电源。

4、装置应经常检查泵的运行情况。

5、泵、电机注意防潮；计量泵的操作使用及维护详见计量泵说明书。

6、检查管路不得有渗漏。

7、所有的润滑部位都必须进行定期润滑。

性能生物接触氧化工艺

生物接触氧化技术是一种好氧生物膜法工艺，生物膜法在80年代中期随着新型填料和载体的出现，被广泛用于处理生活污水、垃圾渗滤液和工业污水。接触氧化池内设有填料，部分微生物以生物膜的形式固着生长于填料表面，部分则是絮状悬浮生长于水中。因此它兼有活性污泥法与生物滤池二者的特点。

生物接触氧化工艺中微生物所需的氧通常通过机械曝气供给。生物膜生长至一定厚度后，近填料壁的微生物将由于缺氧而进行厌氧代谢，产生的气体及曝气形成的冲刷作用会造成生物膜的脱落，并促进新生膜的生长，形成生物膜的新陈代谢。

生物接触氧化工艺的技术实质是在生物反应池内充填填料，已经充氧的污水浸没全部填料，并以一定的流速流经填料。在填料上布满生物膜，污水与生物膜广泛接触，在生物膜上微生物的新陈代谢的作用下，污水中有机污染物得到去除，污水得到净化。

生物接触氧化法兼有活性污泥法及生物膜法的特点，池内的生物固体浓度高于活性污泥法和生物滤池，具有较高的容积负荷，另外接触氧化工艺不需要污泥回流，无污泥膨胀问题，运行管理较活性污泥法简单，对水量水质的波动有较强的适应能力。

生物接触氧化法是一种介于活性污泥法与生物滤池之间的生物膜法工艺，其特点是在池内设置填料，池底曝气对污水进行充氧，并使池体内污水处于流动状态，以保证污水同浸没在污水中的填料充分接触，避免生物接触。

曝气池单元

曝气生化系统主要是在有氧的情况下，废水中的有机物通过活性污泥中的微生物吸附、氧化、还原过程，把复杂的大分子有机物氧化分解为简单的无机物，从而达到净化废水的目的。

a.根据具体情况调整曝气量，通过控制各阀门，调整进气量。

b.曝气池应通过调整污泥负荷、污泥泥龄或污泥浓度等方式进行工艺控制。

c.曝气池出口处的溶解氧宜为2mg/L。

d.应经常观察活性污泥生物相、上清液透明度、污泥颜色、状态、气味等，并定时测试和计算反映污泥特性的有关项目。

e.因水温、水质或曝气池运行方式的变化而在沉淀池引起的污泥膨胀、污泥上浮等不正常现象，应分析原因，并针对具体情况，调整系统运行工况，采取适当措施恢复正常。

f.当曝气池水温低时，应采取适当延长曝气时间、提高污泥浓度、增加泥龄或其它方法，保证污水的处理效果。曝气池水温不能高于38℃，过高时，应在采取降温措施后，方可继续进水！

g.曝气池产生泡沫和浮渣时，应根据泡沫颜色分析原因，采取相应措施恢复正常。视情况开启消泡水泵，撒淋消泡剂。

h.根据污泥情况向生化池内加营养剂，一般按BOD5：N：P＝100：5：1比例投加营养源。N源为尿素，P源为磷酸钠或磷酸氢二钠。

1.2 斜板沉淀池单元

a.定时沉淀池的沉淀效果如出水浊度、泥面高度、沉淀的悬浮物状态、水面浮泥或浮渣情况等，检查各管道附件、排泥刮渣装置是否正常，各堰出流是否均匀，堰口是否严重堵塞，清理出水堰及出水槽内截留杂物及漂浮物。

b.根据污泥产量及贮泥时间及时排出污泥，一般存泥时间为2～4小时。利用阀门控制回流污泥量，剩余污泥打入污泥浓缩池，控制好回流污泥与净排污泥的比例。沉淀池污泥排放量可根据污泥沉降比、混合液污泥浓度及二次沉淀池泥面高度确定。

c.观察沉淀池出水水质，不允许沉淀池有污泥漂浮现象。

d.沉淀池上清液的厚度一般为0.5～0.7米左右

砌筑工程的施工方案、方法

1、工艺流程

拌制砂浆 → 确定组砌方法 → 排砖撂底 → 砌筑→ 抹防潮层

2、 拌制砂浆

（1） 砂浆配合比应采用重量比，并由试验室确定，水泥计量精度为±2%，砂，掺合料为±5%。

（2）宜用机械搅拌，投料顺序为砂→水泥→掺合料→水，搅拌时间不少于1.5min。

（3）砂浆应随拌随用，一般水泥砂浆和水泥混合砂浆须在拌成后3h和4h内使用完，不允许使用过夜砂浆。

（4）基础按一个楼层，每250m³砌体，各种砂浆，每台搅拌机至少做一组试块（一组六块），如砂浆强度等级或配合比变更时，还应制作试块。

3、冬雨期施工

（1）砂浆宜用普通硅酸盐水泥拌制，石灰膏等掺合料应有防冻措施，如遭冻，必须融化后方可使用。砂中不得含有大于10mm的冻块。

（2） 砖应冰霜，冬期不浇水，应适当增大砂浆的稠度。

（3） 砌砖一般采用掺盐砂浆，其掺盐量、材料加热温度均按冬施方案规定执行。砂浆使用时的温度不应低于+5℃。

（4）雨期施工时，应防止基槽灌水和雨水冲刷砂浆；砂浆的稠度应适当减小。每天砌筑高度不宜超过1.2m，收工时覆盖砌体上表面。

4、 排砖撂底

（1）基础大放脚的撂底尺寸及收退方法必须符合设计图纸规定

（2）大放脚的转角处，应按规定放七分头，其数量为一砖半厚墙放三块，二砖墙放四块，以此类推。

5、  砌筑

（1）砖基础砌筑前，基础垫层表面应清扫干净，洒水湿润。先盘墙角，每次盘角高度不应超过五层砖，随盘随靠平、吊直。

（2）砌基础墙应挂线，二四墙反手挂线，三七以上墙应双面挂线。

（3） 抹防潮层

将墙顶活动砖重新砌好，清扫干净，浇水湿润，随即抹防水砂浆，设计无规定时，一般厚度为15～20mm，防水粉掺量为水泥重量的3%～5%。

（4）基础大放脚砌至基础上部时，要拉线检查轴线及边线，保证基础墙身位置正确。

（5）暖气沟挑檐砖及上一层压砖，均应用丁砖砌筑，灰缝要严实，挑檐砖标高必须正确。

（6）各种预留洞、埋件、拉结筋按设计要求留置，避免后剔凿，影响砌体质量。

（7）变形缝的墙角应按直角要求砌筑，先砌的墙要把舌头灰刮尽；后砌的墙可采用缩口灰，掉入缝内的杂物随时清理。

（8） 安装管沟和洞口过梁其型号、标高必须正确，底灰饱满。

6、确定组砌方法

（1）组砌方法应正确，一般采用满丁满条。

（2）里外咬槎，上下层错缝，采用“三一”砌砖法（即一铲灰，一块砖，一挤揉），严禁用水冲砂浆灌缝的方法。

7、基础标高不一致或有局部加深部位，应从zui低处往上砌筑，应经常拉线检查，以保持砌体通顺、平直，防止砌成“螺丝”墙。

污水处理厂格栅间的设计

1.格栅间形式选择

格栅间主要由进水井、过水渠组成。主要设备包括格栅除污机、栅渣压实机、栅渣输送机及吊运设备。根据格栅底与地面高差、格栅的安装位置，格栅间分为地面式和半地下式。因为地面式格栅间可将栅渣压实机、栅渣输送机安装在地面上，运行和维护方便，减少工程投资和降低施工难度，所以在满足格栅除污机机械强度、刚度及除污能力的条件下，应优先考虑采用。

2.格栅迎水面设检修平台

通常的设计在格栅的背水面设有清除栅渣的工作台。实际运行中发现，迎水面无检修平台给格栅除污机的维修带来很大的困难，为解决这个问题，在格栅间迎水面增加检修平，平台宜高出正常水位0.5 m，采用钢筋混凝土材料。

3.过水渠增设排风设施

格栅间过水渠道是有毒有害气体产生和聚集的主要场所，极易发生中毒事故。为消除事故隐患，在格栅间内应增设机械排风系统，取风口设在过水渠道内。在检修前先打开排风机，排除有毒有害气体。

4.屋顶设天窗降低格栅间高度

格栅间内安装起吊设备，用于栅渣起吊外运和格栅起吊检修。由于格栅较高，所需起吊高度较大，增加了格栅间的高度，土建造价高。设计时考虑厂房高度可仅满足栅渣外运的要求，对于格栅检修，可在屋顶设置天窗，天窗的尺寸满足格栅长、宽要求，适当地降低格栅间高度。

5.进水渠格栅预留槽与格栅尺寸相吻合

目前国内一些厂家生产的格栅尺寸小于进水渠的格栅预留尺寸，污水中的部分栅渣会从缝隙之间绕过，影响了除渣效果。设计时将二者间隙控制在2cm以内，保证除渣效果。

6.减少栅渣压实设备

根据国内的污水水质，栅条间隙>25 mm粗格栅清除的栅渣，多数为塑料薄膜等大块杂质，不经压实可收集外运，在格栅间内不需要安装栅渣压实机，但应在栅渣收集箱周围做排水坑和冲洗设施。

7.备用格栅的选用

格栅间设置格栅不宜少于2台。如果格栅底与地面高差小于2.5 m，应选人工清除格栅备用；格栅底与地面高差较大时，人工清除栅渣非常困难，备用格栅也应选用机械格栅。格栅之间应保持1.0～1.5 m的净距，保证格栅除污机安装和维修。

8.细格栅推荐采用阶梯式格栅

阶梯式格栅除污机是从国外引进的一种新型格栅除污设备，其运作特点是没有耙斗，使用成排的阶梯式栅条，靠隔排栅条固定，隔排栅条可移动，运行时栅条向上旋转，将截留的栅渣输送至上一个阶梯，一级一级到达顶部的卸料口。阶梯式格栅是一种自清式棒式细格栅，具有去除污物效率高、耐磨损、体积小、结构灵巧和可提升出水面维修等优点。常见的其他类型细格栅清污机安装就位后，地面以上部分一般有2 m高度，而阶梯式细格栅只需约0.6 m，所需净空较低，可降低厂房高度。

工艺简介及特点

1、工艺简介

膜生物反应器工艺（MBR工艺）是膜分离技术与生物技术有机结合的新型、高效的污水处理技术，目前该技术广泛运用于排放要求高或者中水回用处理，在各方面均具有较大优势。它是利用膜分离设备将生化反应池中的活性污泥和大分子有机物质截留住，省掉了二沉池。通过膜的截留可保证反应池中具有较高的污泥浓度，水力停留时间（HRT）和污泥停留时间（SRT）可以分别控制，难降解有机物可在反应池中充分降解。因此，MBR工艺通过膜分离技术大大强化了反应器的功能。

2、工艺特点

（1）出水水质优质稳定

由于膜的高效分离作用，分离效果远好于传统沉淀池，处理出水极其清澈，悬浮物和浊度接近于零，细菌和*被大幅去除，可以直接作为非饮用市政杂用水进行回用，用途较广。同时，膜分离也使微生物被完全被截流在生物反应器内，使得系统内能够维持较高的微生物浓度，不但提高了反应装置对污染物的整体去除效率，保证了良好的出水水质，同时反应器对进水负荷（水质及水量）的各种变化具有很好的适应性，耐冲击负荷，能够稳定获得优质的出水水质。

（2）剩余污泥产量少

该工艺可以在高容积负荷下运行，由于MBR膜池内膜的截留，一次剩余污泥产量极低（理论上可以实现零污泥排放），降低了污泥处理费用。

（3）占地面积小，不受设置场合限制

生物反应器内能维持高浓度的微生物量，处理装置容积负荷高，占地面积大大节省； 该工艺流程简单、结构紧凑、占地面积省，不受设置场所限制，适合于任何场合，可做成地面式、半地下式和地下式。

（4）操作管理方便，易于实现自动控制

该工艺实现了水力停留时间（HRT）与污泥停留时间（SRT）的完全分离，运行控制更加灵活稳定，是污水处理中容易实现装备化的新技术，可实现微机自动控制，从而使操作管理更为方便。

（5）无需进行深度处理

高效的固液分离将污水中的悬浮物、胶体物质、生物单元流失的微生物菌群与已净化的水分开，该工艺所采用的MBR膜孔径为0.08-0.3μm,细菌不能通过，理论上无需消毒处理。因此采用该工艺不须经深度处理即可直接回用。
