MBR膜一体化生活污水处理成套设施

● 潍坊鲁盛水处理设备有限公司承诺售中提供全面系统的产品技术培训 售后提供遍及quan guo各区域及时的产品技术服务
● 我们水质不达标全额退款
● 我公司所有产品均为自产
设备电气控制

1、设计依据

①工艺*提供的电气设计要求及建设单位提供的有关电气设计资料。

②《工业与民用供电系统设计规范》（GBJ52-83）

③《低压配电装置及线路设计规范》（GBJ54-83）

④《工业与民用通用设备电力装置设计规范》（GBJ55-83）   ⑤《工业与民用电力装置接地设计规范》（GBJ65-83）

2、设计范围

①污水处理站的动力配电、照明配电。

②自动控制系统。

3、供电设计

①供电电源为380V、50Hz，由建设单位低压配电所引至污水处理站配电柜，负荷等级为三级。

②污水处理站配电系统采用三相五线制，单线配电为三线制。

4、配电保护及控制

a)配电  配电方式采用放射式配电。三相动力设备均经断路器、交流接触器和热继电器（带断相保护）控制，单相动力设备均经断路器、熔断器控制；提供短路、过载、缺相和欠压等保护。

照明供电电源从动力照明配电柜中引出单相交流220V。室外照明采用马路弯杆灯；室内照明采用荧光灯，由甲方负责。

仪表电源由控制柜供电。控制柜电源引自动力配电柜。

b)保护  在配电柜电源进线处作重复接地，接地电阻<4Ω。所有动力设备的金属外壳、配电柜、控制柜、电缆桥架和金属保护套管均应与PE线连接，不能与工作零线相混淆。

低压电源进线侧装设置塑壳开关,作为低压母线的短路保护及过电流保护和各回路的后备保护。三相电动机的保护设有断路器/接触器/热继电器组对之进行过载及短路保护；单相电动机的保护设有断路器/熔断器组对之进行过载及短路保护。

c)控制  设备采用现场按钮、配电柜按钮两地手动控制，部分设备可自动控制，按钮手动控制和自动控制两种控制方式可通过转换开关来选择。现场手动的开停按钮和控制方式的转换开关安装在现场控制箱上。

所有连续运行的水泵（一用一备），当一台泵出现故障时，另一台水泵可切换投入运行。  间歇运行的水泵不设备用，不工作时检修。

提升泵可由液位控制自动运行。

5、电缆及线路敷设

线路敷设通过穿镀锌钢管埋地敷设。动力电缆及控制电缆由配电柜(或控制柜)经镀锌钢管敷设至各用电设备。

6、自动化控制

根据污水处理工艺生产流程的要求，设置自动控制、调节、安全联锁保护等功能。

液位测量采用浮球液位开关。

提升泵由液位控制。水位低时，自动停泵，水位高时，自动启泵。使池内液位自动保持在正常的范围。

设备特点

便利性

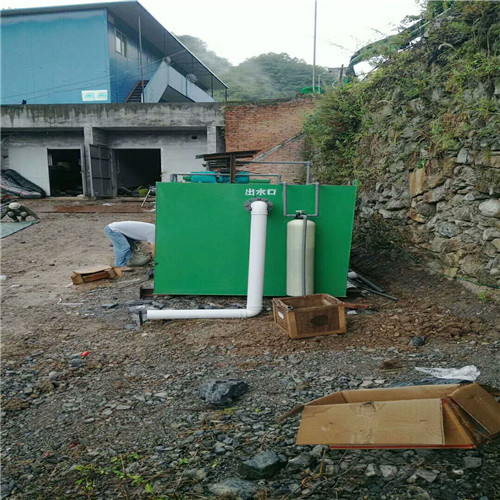

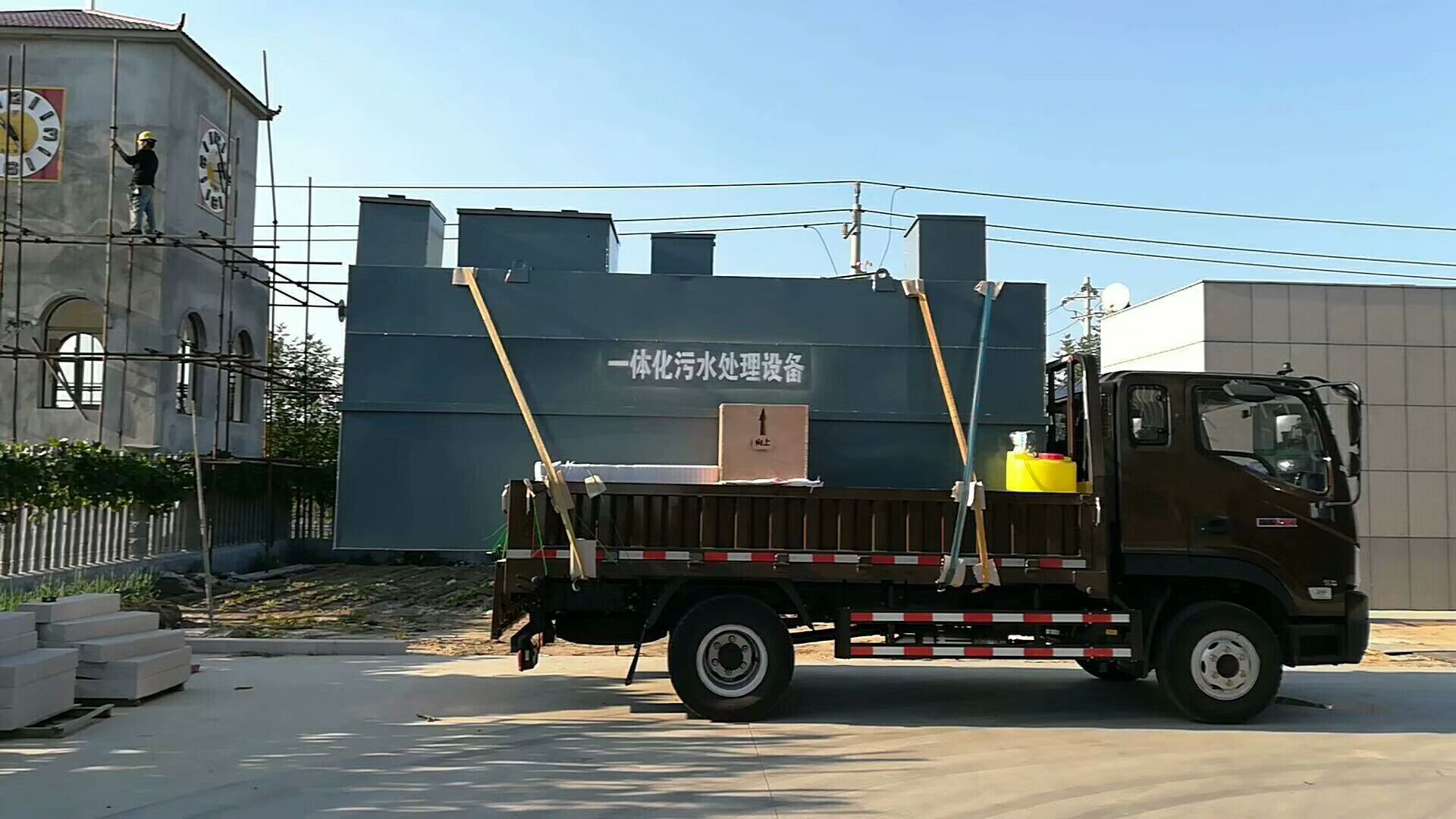

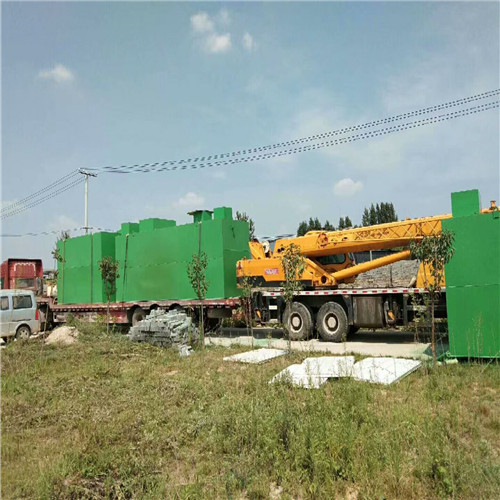

1.设备在工厂整体组装调试完成，省去了现场烦杂的施工，安装及调试过程。设备可以埋设与地表以下，亦可放置在室外、室内。

2.调节池、污泥池、缺氧池、生物接触氧化池、二沉池、消毒池高度集成在一体化设备内，处理水量从1-80（m³/h）

3.模块化风机房：风机、排泥控制器、自动化控制柜合为一体安装在风机房内。

高效率

1.设备采用潜水式曝气机或低噪声鼓风机，曝气效率高，运行稳定，噪声低。

2.采用公司特制生物填料，填料外部生长好氧菌，内部生长厌氧菌，生个处理过程中同时存在硝化与反硝化过程，可在微单元内同时脱氮、去除有机物。新型生物填料具有高的比表面积，单位容积内生物量高，提高设备容积负荷1.5倍，进水BOD高达400mg/h时，设备出水依然稳定达标！

3.兼氧池兼具污泥回流反硝化作用，为后续生化系统提供大量生物菌种，达到zui好的脱氮、除磷效果。 低成本

4.土建成本低：因采用一体化设计，无需做任何钢筋混凝土池体，只需挖好一体化设备基坑，做好垫层，放置好设备回填即可，设备上部可作为绿化地带，停车场，道路等，土建工期大大缩短，节约成本。

5.设备成本低：采用玻璃钢、碳钢及不锈钢箱体，模块化设计，工厂规模化生产，速度快，生产工期短。

6.运行费用低：创新的工艺，优良的设计，价值采用高效的生物填料，使整套污水处理系统高效运行，使每吨污水处理费用降至0.3元以下。具有利用太阳能及风能的地方，可增配我公司的风光一体发电机组为污水处理设备供电，可使污水处理电费为零。

7.管理费用低：自动控制柜可根据污水液位全自动控制两台水泵、两台风机交替运行，当一台故障时，另一台启动使设备连续运行；当污水断流时，风机能自动间歇运行，以保护生物膜的正常生长。自动控制柜有过流，缺相、过压、欠压等故障的自动保护功能，无需专人管理。
鼓风机调试要点

a、进行启动前的运转准备工作：

气路：检查进气系统、消音器、伸缩节和空气过滤器的清洁度和安装是否

正确，特别应注意检查叶轮前面的部位、进气口和进气管；另外要求出风管的阀

门除鼓风机出口处的电动阀门外，全部完全开启；

油路：检查油箱是否清洁，油路是否畅通；油号是否符合规定要求，加油

是否到了规定的油位；

检查放空阀的功能和控制是否正确；检查扩压器的控制系统的功能和控制

是否正确；检查进口导叶控制系统的功能和控制是否正确；检查油冷却系统的冷

却效果是否达标；

b、试运行：

目的是检查开/停顺序和电缆连接是否正确，试运转时，恒温器、恒压器和

各种安全检测装置是否已经过试验，并有满意的结果。启动鼓风机前必须手动盘

车检查，各部分不应有不正常的撞击声；瞬间启动机组主电机，检查主电动机的

转动方向是否正确。

c、机组运行中有下列情况之一应立即停车：

机组突然发生强烈震动或机壳内有磨刮声；

任一轴承处冒烟雾；

油压下降；

轴承温度忽然升高超过允许值，采取各种措施后仍不能降低；

油位降至zui低油位，加油后油位未上升；

转子轴向窜动是否超过0.5mm；


施工程序及原则

⑴ 严格按照ISO9001标准，建立健全电气施工组织机构和施工质量保证体系，配置强有力的*施工管理人员和施工班组，运用先进、合理安全可靠的施工方法。严格执行规范、标准，保证施工质量，加快施工进度，确保安全生产。

⑵ 质量管理目标：分部工程一次交验合格率为100%，质量事故为零。

⑶ 原材料、设备、配件等必须做到检验合格，材料质保书、合格证齐全，并与实物数量相等才能入库，按公司管理手册要求，分类保管发放给有关施工班组，对有质量问题的材料、设备必须及时作退库处理，不合格材料决不流向施工现场。

⑷ 施工过程中使用的各种记录表及时填写并及时整理，做到资料与工程同步。

⑸ 实行过程控制，严格工序检查制度，把好质量关，对质量监检控制点会同监理公司等有关单位一起重点检查。

⑹ 电气施工按照先地下后地上、先土建后安装、先变电所后装置及配套设施的原则进行。施工过程中，要加强统筹安排，灵活机动确保进度控制节点准时到达。

⑺ 所有金属构件、支吊架应使用热镀锌材料，对切割、焊接等加工面及漆层脱落处应补刷富锌油漆，严禁在工艺管线及设备上焊接支撑点。

⑻ 配电柜（盘）运输及就位时，应有防滑倒、碰撞和坠落的措施，室内优先采用特制的滚动小车搬运，做到柜体无滚动磨擦，无振动安装。

⑼ 电缆敷设应在电气设备基本安装完，桥架及保护管安装完，集中力量按区域由远到近一次性敷设完毕。

⑽ 土建工程施工中，安装电工要及时介入，密切配合土建，做好预留、预埋工作，接地工程要在地下管网和设备基础完工后，创造条件先上。

⑾ 遵循按图施工原则，严格执行标准工艺的操作规程，安装中允许偏差值不得超出规范的规定。

⑿ 电气设备材料在安装前必须会同有关部门人员进行严格检查，型号、规格性能应符合设计要求，外观检查合格。产品合格证、说明书、质保书等技术资料齐全，发现问题要尽早提出，以免延误工期。

⒀ 设备在安装前须对土建工程进行验收，要门窗齐全，墙面、顶棚施工完毕，要符合设备防雨、防尘、防潮等技术条件。设备基础几何尺寸及预埋件要满足设备安装和规范要求。

⒁ 电气工程安装程序：

施工前准备→电气设备安装→电缆桥架、保护管制安→电气设备单体调试→电缆安装→系统调试及模拟试验→受送电及试运转→交工验收
