农村生活一体化污水处理设施

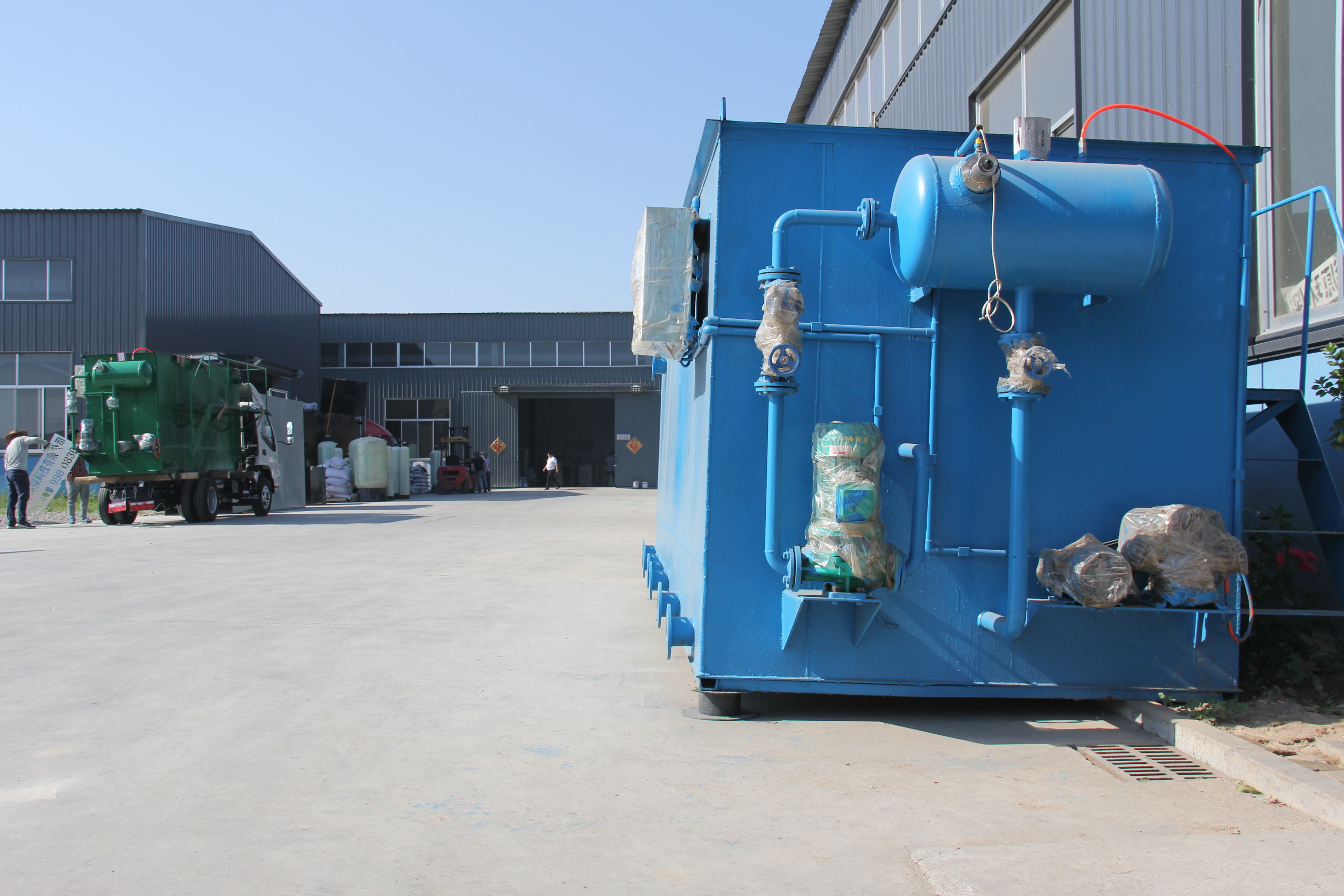

污水处理装置

采用的机电一体化生化处理装置，全套装置全密封设计。整套一体化污水处理装置为埋地式，设备钢结构经过防腐处理后使用寿命20年以上

（1）本工艺采用比较先进的“A/O”接触氧化工艺，处理污染物比较全面。 生化池气水比为14:1，水解酸化及接触氧化停留时间近12小时。符合有机物被微生物硝化化解所需的时间。填料采用新颖立体弹性填料，具有比表面积大，微生物挂膜、脱膜方便，在同样有机负荷条件下有机物去除率高，能提高空气中的氧在水中的溶解度等特点。

（2）风机及风机房采取消音措施，运行噪声低于缘园50dB，可减轻对周围环境的影响。

（3）系统初沉池、二沉池污泥泵均设置独立的吸泥系统和独特的水泵检修井，排泥均匀流畅；检修方便安全，可避免下池提泵的麻烦和危险。

（4）配置的高压除臭风机将污水中的有毒、有害气体抽送*空排放，可减少二次污染，净化周围环境。

（5）系统消毒剂采用二氧化氯或氯片水溶液消毒，对大肠杆菌、细菌等有很好的杀菌作用，是一种安全可靠的消毒剂。

（6）系统出水配有电磁流量仪，随时监测污水的排放量及累计量。

（7）工艺设计操作系统为全自动电气控制系统。水泵、风机定时自动切换，交替工作，设有故障、损坏报警系统，可靠性好。所有动力设备均有备用，平时无需专人管理，只需定期维护与保养即可。

电气控制

自控要求

（1）回流泵与调节池提升泵联动；

（2）采用全自动可编程序控制，设手动、自动两种控制方式。

（3）调节池提升泵由浮球液位器控制，低水位停止，高水位启动，超警戒水位二台同时启动，正常工作为一台水泵，且能自动切换，切换时间每4小时切换一次；

（4）风机与调节池潜污泵联动，当污水断流时，风机能自动间歇运行，保证生物膜的活性，间歇运行时间：工作20min，停机20min。好氧曝气风机为一备一用，自动切换时间为：每8小时切换一次。

（5）沉淀池排泥采用气提时序控制，周期性运行，当污水断流时，4小时运行5分钟。

（6）过滤泵受中间水池液位计控制，低水位停止，高水位启动，超警戒水位二台同时启动，正常工作为一台水泵，且能自动切换，切换时间每4小时切换一次；

（7）反冲泵手动控制；

（8）控制时序均可任意调节，并备有过流、缺相、过压、欠压等故障情况自动保护声光报警功能。

（9）污水处理设备20小时运行，控制系统自动化程度较高，污水处理站需设值班人员一名。

（10）为保证污水站正常运行，有必要设置双电源，电源采用三相五线制。

设备安装、调试与维护

设备维护保养：A/O系列污水处理设备应建立一套定期保养制度，主要易损部件是水下曝气机与水泵。定期检查风机与水泵各部螺丝松动情况、填料函的松紧情况、轴承的温度和润滑油的油质和油量，保证各部正常，同时检查消毒剂的投加及剩余量，必要时可调整投加量并且补充消毒剂。风机及水泵须每运行5000-8000小时进行一次保养与维修。

安装完毕后须把设备存满水，试验各管路接口不渗漏，方可用土填入设备四周与间隙中，并平整地面，把电控柜控制线与设备接通，电控柜与电源接通。接线时注意风机、水泵的转向。

调试：完成填料挂膜后，再对A级生物池内微生物进行驯化，即逐渐减少曝气机量，使A级生物池处于缺氧状态，使填料上微生物变为兼性微生物。然后对微生物进行适应性运转，直至达到设计要求。调试工作由专人负责，为了加快调试进度，可投入菌种，为了避免菌种流失，可减少进水量并启动风机进行曝气，直至填料上长出一层橙黄色生物膜，即已完成填料挂膜，然后将进水量增加至额定流量。

设备安装后须保证下雨地面不积水，钢结构池体的上方不得压有重物。设备一般不抽空内部污水，以防地下水把设备浮起。

安装：设备由二组池子组成，一组为钢筋混凝土结构池体，另一组为钢结构池体。钢筋混凝土池体埋入地下，钢结构池体可埋入地坪以下，也可以安装在地坪上。钢筋混凝土池体及钢结构池体基础的土建条件图由*技术人员提供，要求四周挖掘宽度须比设备平面尺寸大600mm以上。

根据安装图，用吊车将钢结构池体吊入。就位安装时须在*技术人员指导下进行，不能将箱体位置、方向放错，然后由我公司负责池子之间的管道连接。
离心泵安装

1、检查和清洗

离心泵安装前按规范规定进行清洗和检查。

整体出厂泵在防锈保证期内，只清洗外表。当超过防锈保证期或有明显缺陷需拆卸时，其拆卸、清洗和检查符合设备技术文件的规定。

分体泵的清洗和检查：泵的主要零件、部件和附属设施、中封面和套装零件、部件的端面不得有擦伤和划痕;轴的表面不得有裂痕、硬伤其他缺陷。清洗洁净后去除水分并将零件、部件和设备表面涂上润滑油，按装配的顺序分类放置;泵壳垂直中分面不拆卸和清洗。

2、离心泵基础

将设备基础预留洞清理干净，用磨光机将基础面磨平，水平尺找平，水平度偏差在允许范围之内。

根据构筑物、建筑物平面尺寸和离心泵的平面位置在离心泵基础上放出其安装轴线。定出膨胀螺栓的位置，做出标记。对于有预留洞的基础，在预留洞放入地脚螺栓（保证地脚螺栓垂直固定好），浇筑地脚螺栓混凝土。

3、离心泵就位

待地脚螺栓混凝土达到要求强度后，采用尼龙吊装设备就位。

⑴找平

在基础面和设备底座间安放铜片进行调平。对于整体装的泵,采用框架式水平仪在泵的出口法兰面进行量测，保证纵向安装水平偏差不大于0.10/1000,横向安装水平偏差不大于0.20/1000。对于解体安装的泵，保证纵向和横向安装水平偏差均不大于0.05/1000,并在水平中分面、轴的外露部分、底座的水平加工面上进行测量。

⑵泵的找正（以泵的轴线为基准找正）

①电动机轴与泵轴、电动机轴与变速器轴与联轴器一起连接时,两半联轴器的径向位移、端面间隙、轴线倾斜均符合设备技术文件的规定.当无规定时,符合现行国家标准《机械设备安装工程施工及验收通用规范》的规定；

②电动机与泵(或变速器)连接前,先单独试验电动机的转向,确认无误后再连接；

③电动机轴与泵轴找正、连接后,盘车检查是否灵活.

④泵与管路连接后,复核找正标准,由于与管路连接而不正常时,调整管路。

⑶填料箱与泵轴间的间隙在圆周方向均匀,并按样本规定其类型、尺寸和要求压入填料,填料压入后盘动转子,转动灵活。

⑷油箱内注入规定的润滑油到标定油位。

4、检验和调试

⑴安装后按技术指标进行检验，电动机的转向与泵的转向相符，各固定连接部位无松动，各指示仪表、安全保护装置及电控装置灵敏准确可靠，盘车灵活、无异常现象。

⑵在供货商指导下加注润滑油脂。

⑶泵启动时符合以下要求：打开吸入管路阀门，关闭排出管路阀门；泵的平衡盘冷却水管路畅通，吸入管路充满输送液体，并排尽空气；泵启动后快速通过喘振区；转速正常后打开出口管路的阀门，出口管路阀门的开启不超过3min，并将泵调到设计工况。

⑷泵调试时应符合下列要求：

①各固定连接部位紧固；

②转子及各运动部件运转正常，无异常声响和摩擦现象；

③附属系统的运转正常，管道连接牢固无渗漏；

④滑动轴承的温度不大于70℃，滚动轴承的温度不大于80℃，特殊轴承的温度符合设备技术文件的规定；

⑤各润滑点的润滑油温度、密封和冷却水的温度均符合设备技术文件的规定,润滑油无渗漏和雾状喷油现象；

⑥泵的安全保护和电控装置及各部分仪表均灵敏、正确、可靠；

⑦机械密封的泄漏量不大于5mL/h,填料密封的泄漏量不大于下表的规定,且温升正常。
工艺

本工程采用针对性强，投资低，能耗少，运行费用省，近远期结合较好的AAO工艺。AAO工艺是一种典型的脱氮除磷工艺，其主要由厌氧段、缺氧段、好氧段组成。本工程采用AAO工艺完成脱氮除磷。原污水和回流污泥一起进入生物选择段，进行泥水合和生物相优选，进入厌氧段实现磷的释放后进入缺氧段，硝化液通过内循环回流到缺氧段前，在缺氧反应段中完成反硝化脱氮后进入好氧段，好氧反应段中实现BOD去除、硝化和磷的吸收去除。

在活性污泥系统中，微生物对基质浓度十分敏感，当进水浓度和有机负荷较低时，基质的去除主要通过胞外氧化，而在有机负荷较高时，则在微生物处于饥饿状态下，很多低分子可溶性基质将进入微生物细胞内存储，这种外源和内源代谢的交替循环是稳定间歇运行和控制丝状菌繁殖的有利条件。在基质浓度高时，絮凝性微生物生长速度较快，能迅速吸收吸附低分子可溶性有机物，而丝状菌在此条件下繁殖速度慢，缺乏竞争力，从而能防止污泥膨胀，相反，当基质浓度低时，丝状菌的繁殖能力超过非丝状菌，废水中所含一定量的可溶性有机物会导致污泥膨胀。

在AAO生物处理池前端设置生物选择段，生物选择段采用厌氧状态运行。在厌氧条件下，进入生物选择段的污水能在起始反应阶段迅速被聚磷菌所吸附吸收并转化成PHB（聚β羟基丁酸）在VFA的诱导下细胞内聚磷经水解成正磷酸盐释放到水溶液中，这一环境条件使聚磷菌在微生物生存竞争中占优势并得以大量繁殖，从而实现了生物活性的选择性要求，防止了丝状菌繁殖的污泥膨胀问题。

经过生物选择段后的污水首先进入厌氧区，在厌氧区、缺氧区中分别完成除磷、脱氮功能。在好氧区内进行曝气充氧，主要完成降解有机物和硝化过程。在AAO生物反应池好氧区末端设有内回流泵，泥水混合液通过内回流泵不断地从好氧区抽送至缺氧区中，完成脱氮过程。（混合液内回流量视脱氮程度求得，一般约为进水流量的200%）。

（1）本工艺在系统上可以称为zui简单的同步脱氮除磷工艺，总的水力停留时间少于其他同类工艺；

（2）在厌氧(缺氧)、好氧交替运行条件下，丝状菌不能大量增值，不会发生污泥膨胀，SVI值一般均小于100，有利于生物处理后泥水分离；

（3）运行中不需投药，两个A段只需轻缓搅拌，以不增加溶解氧浓度，运行费用较低。

（4）由于厌氧、缺氧和好氧三个区严格分开，有利于不同微生物菌群的繁殖生长，因此脱氮除磷效果较好。

（5）增加了生物选择段，实现了生物活性的选择性要求。
