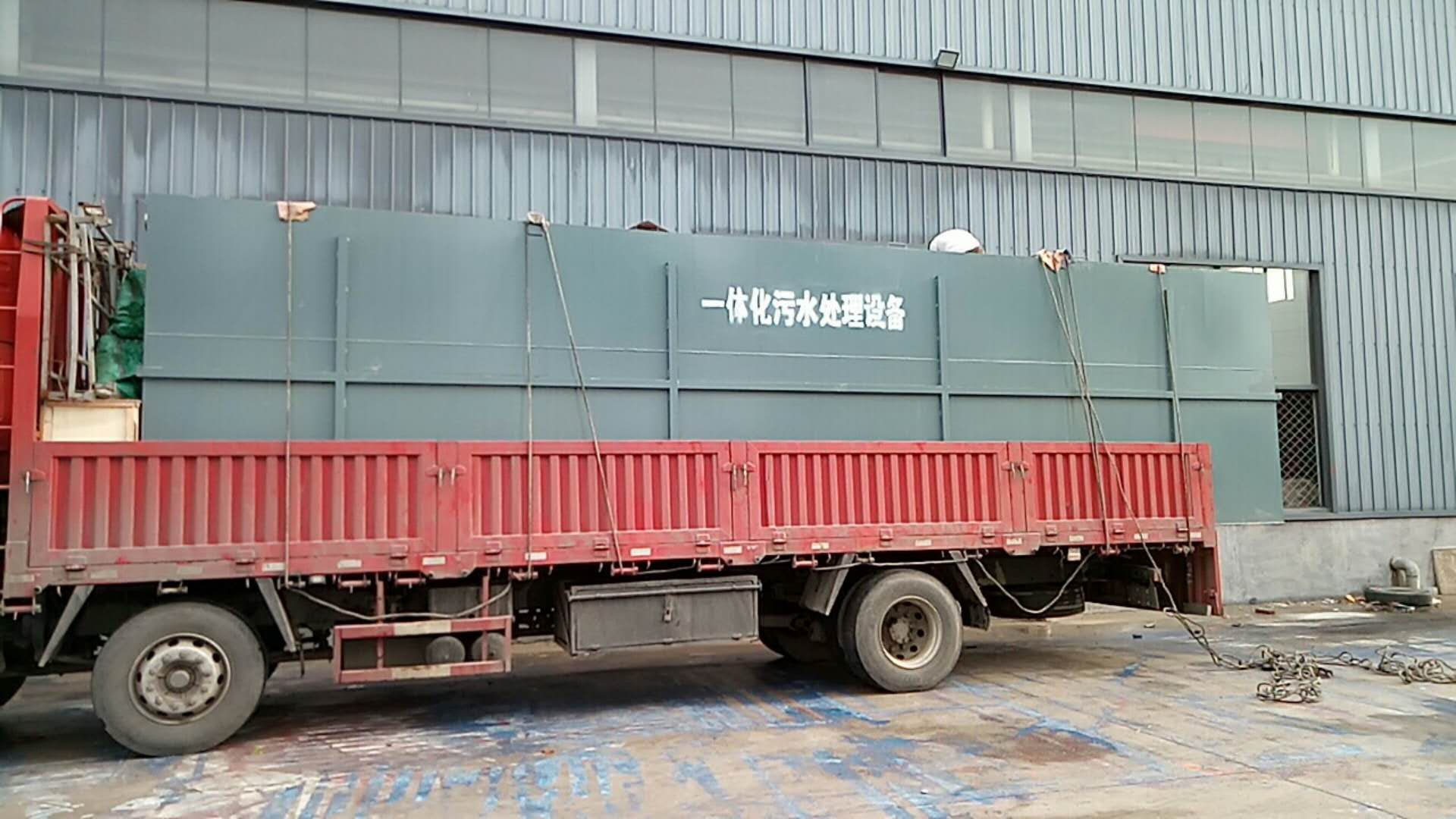

WSZ-5地埋式生活污水处理装置

鲁盛公司想客户所想、忧客户所忧，客户无非就是担心质量、售后、出水水质问题。
我们从事污水行业十年有余，无论是质量、技术、工艺都有自己独特的技术经验。
1-3吨每天的污水设备仅售2.2万。
鲁盛污水处理设备*款:生活污水处理设备、医院污水处理设备、二氧化氯发生器、加药装置、气浮机、供水设备。
钢筋工程

（1）钢材要求：钢筋应有出厂质量说明书和试验报告单；每捆钢筋有标牌，进场应分批号、分直径进行—一验收，分类堆放，并按规范及有关规定取样做力学性能试验，合格后方可使用。

（2）技术人员和钢筋班组充分熟悉图纸规范及图纸会审记录，按图示尺寸放样，规格、型号、数量分类统计。

（3）钢筋表面的浮锈、油污、泥土采用卷扬机冷拉去除并调直，按不同规格堆放整齐。 （4）弯起钢筋及钢筋弯头严格按图纸及规范施工，箍筋制作在图纸无特殊要求外，应与受力筋垂直设置，箍筋弯钩叠合处，应由受力筋方向错开设置且注意与保护层的关系。

（5）在柱中竖向钢筋搭接时，角部弯钩的平面与模板的夹角，矩形柱为45度，圆形柱钢筋的弯钩平面应与模板的切面垂直，中间钢筋的弯钩平面应与模板面垂直。采用插入式振捣器浇筑小型截面柱时，弯钩平面与模板的夹角不得小于15度。

（6）钢筋的接头应符合下列规定：

a、搭接长度的末端距钢筋弯折处，不得小于钢筋直径的10倍，接头不宜位于构件zui大弯矩处。

b、受拉区域内，I级钢筋绑扎接头的末端应做弯钩。

c、钢筋直径不大于12mm的受压I级钢筋末端，以及轴心受压构件可不做弯钩，但搭接长度不得小于钢筋直径的5倍。

d、电弧焊搭接焊缝要饱满，电渣用小锤敲处，单面焊搭接长度不得小于钢筋直径的10倍，双面焊搭接长度不得小于钢筋直径的5倍，每批钢筋焊接搭接要取样送实验室做试验。

（7）电焊工须持证上岗，严格按规范要求操作，防止出现夹渣、裂纹、未焊通等现象。

污水处理系统的启动与停止

1、污水处理投运前的准备工作

1）化学药品、仪器仪表齐全，各检测仪表处于备用状态。

2）进行系统全面检查，系统内的各阀门是否严密、灵活好用。

3）检查各台水泵的紧固螺栓、螺钉是否有松动现象；水泵和生产现场应干净无杂物、无灰尘、无油污。

4）检查水泵和风机的润滑油量是否适当，转动机械的冷却水是否畅通。

5）各台水泵的转动联轴器旋转是否均匀，有无卡位现象。

6）电动机的转动方向是否与水泵的转动方向一致。

2、污水处理系统运行的启动与停止：

（整套设备的启动）

1）对整套系统投入试运行前，必须对系统中的各项设备按其要求进行分步调试，分步调试合格后，方可进行整套系统投运工作。

2）启动前检查所有设备安装是否按照要求施工完毕，现场照明是否充足，加药药品是否配制好，加药系统处于备用状态。

3）启动厂区污水提升泵、市政污水提升泵，开启污水提升泵出口门、入口门，关闭调节池排泥阀门，使调节池内上满水。

4）在调节池液位2/3时，启动综合污水提升泵，开综合污水泵出口门、入口门、水解好氧池入口门，同时关闭接触氧化池排泥阀门，使水进入接触氧化池内。

5）启动风机，待风机运转正常后，开启风机出口门，向水解好氧池内嚗气。

6）待水解好氧池水位2/3时，开启水解好氧池的出口阀门，往机械反应器内上水，水位升至1/2处时，启动加药装置向机械反应器内加药。

7）待反应沉淀池水位达到溢流状态时，关闭集水池排泥阀门，往集水池内上水。

8）集水池水位达到2/3时，开启集水池甲、乙侧出口门，开启提升水泵出口、入口阀门，启动提升水泵，往高效纤维过滤器内上水。在水进入高效纤维过滤器内前，启动加氯消毒系统向污水处理系统加消毒液。
工艺简介及特点

1、工艺简介

膜生物反应器工艺（MBR工艺）是膜分离技术与生物技术有机结合的新型、高效的污水处理技术，目前该技术广泛运用于排放要求高或者中水回用处理，在各方面均具有较大优势。它是利用膜分离设备将生化反应池中的活性污泥和大分子有机物质截留住，省掉了二沉池。通过膜的截留可保证反应池中具有较高的污泥浓度，水力停留时间（HRT）和污泥停留时间（SRT）可以分别控制，难降解有机物可在反应池中充分降解。因此，MBR工艺通过膜分离技术大大强化了反应器的功能。

2、工艺特点

（1）出水水质优质稳定

由于膜的高效分离作用，分离效果远好于传统沉淀池，处理出水极其清澈，悬浮物和浊度接近于零，细菌和*被大幅去除，可以直接作为非饮用市政杂用水进行回用，用途较广。同时，膜分离也使微生物被完全被截流在生物反应器内，使得系统内能够维持较高的微生物浓度，不但提高了反应装置对污染物的整体去除效率，保证了良好的出水水质，同时反应器对进水负荷（水质及水量）的各种变化具有很好的适应性，耐冲击负荷，能够稳定获得优质的出水水质。

（2）剩余污泥产量少

该工艺可以在高容积负荷下运行，由于MBR膜池内膜的截留，一次剩余污泥产量极低（理论上可以实现零污泥排放），降低了污泥处理费用。

（3）占地面积小，不受设置场合限制

生物反应器内能维持高浓度的微生物量，处理装置容积负荷高，占地面积大大节省； 该工艺流程简单、结构紧凑、占地面积省，不受设置场所限制，适合于任何场合，可做成地面式、半地下式和地下式。

（4）操作管理方便，易于实现自动控制

该工艺实现了水力停留时间（HRT）与污泥停留时间（SRT）的完全分离，运行控制更加灵活稳定，是污水处理中容易实现装备化的新技术，可实现微机自动控制，从而使操作管理更为方便。

（5）无需进行深度处理

高效的固液分离将污水中的悬浮物、胶体物质、生物单元流失的微生物菌群与已净化的水分开，该工艺所采用的MBR膜孔径为0.08-0.3μm,细菌不能通过，理论上无需消毒处理。因此采用该工艺不须经深度处理即可直接回用。
处理工艺设施说明

1、格栅井

本污水处理工艺设计中，因污水中含有大量的悬浮漂浮物，这些物质容易积累并zui终堵塞工艺设备和构筑物，所以必须采用拦截设备。本工艺中需设置机械细格栅一台。为提高自动化程度和方便运行管理，采用机械细格栅24小时连续运行。

2、调节池

在整个处理系统中设置了污水调节池。通过调节池设置，能充分平衡水质、水量，使污水能比较均匀进入后续处理单元，提高整个系统的抗冲击性能减少处理单元的设计规模。有利于降低运行成本和水质波动带来的影响。在调节池内设置潜水搅拌器，防止发生沉淀现象，同时可以起到水质均衡的作用。调节池配套二台污水提升泵，间隔4小时切换交替运行。设置液位自动控制装置，提升水泵将根据液位自动开启、停止。

3、缺氧池（A池）

由于污水中的有机成分较高，BOD5/CODcr=0.5可生化性好，因此设计采用生物膜法。

因为生活污水中有机氮含量高，在进行生物降解时会以氨氮的形式出现，所以排入水中的氨氮的指标会升高，而氨氮也是一个污染控制指标，因此在接触氧化池前加缺氧池，缺氧池可利用回流的混合液中带入的硝酸盐和进水中的有机物碳源进行反硝化，使进水中NO2-、NO3-还原成N2达到脱氮作用，在去除有机物的同时降解氨氮值。缺氧池内上部布置组合填料，填充率为70%，底部布置穿孔曝气系统，防止发生沉淀现象。

4、接触氧化池（O池）

污水经缺氧池处理后，自流进入接触氧化池，从而进入接触氧化阶段，即进入好氧处理。

接触氧化池是一种生物膜法为主，兼有活性泥的生物处理装置，通过提供氧源，污水中的有机物被微生物所吸附、降解，使水质得到净化。 在设计过程中考虑接触氧化时间较长为宜，内部设组合填料，填充率为70%，比表面积近600m2/m3，在设计面积负荷时也应充分考虑周围环境，能确保较好的处理效率。因此设计负荷应选择比较低的值：0.83kg/m3·日。填料使用寿命在8年。池内氧气由罗茨风机提供。气水比也同时考虑较高的值：15:1，曝气形式：微孔曝气，曝气器考虑采用目前国际水处理较先进的胶膜曝气头。该装置在运行过程中不会出现堵塞现象，具有曝气气孔小，氧的利用率高等优点，与传统曝气形式相比，具有无可比拟的优点。

接触氧化是一种以生物膜法为主兼有活性污泥法的生物处理工艺。经过充分充氧的污水，浸没全部填料并以一定的速度流经填料，生满生物膜的填料表面经过与充氧的污水充分接触，使水中有机物得到吸附和降解，从而使污水得到进化。

本设计采用优质的组合填料，不仅比表面积大，且水流特性优越。

由于大量微生物被固定在填料层表面，形成高浓度的污泥床，俗称生物膜，它具有较强的耐负荷冲击。

此种结构由于没有或极少量地产生悬浮性的活性污泥，因而不会产生污泥膨胀，这也是此法的一大特点。

此阶段关键在于填料层的生物培养与落床，只要运行初期将此项工作做好，运行期间基本不用过问其他问题。

由于填料骨架替代了活性污泥法中的悬浮性作用，因此不需污泥回流，此举大降低了运行管理程序。

本工艺将接触氧化段分为三个接触氧化池，污水依次流经接触池，亦即将接触氧化分为三级，充分利用接触氧化的工艺特点，使污水经过三级接触氧化池。有机物含量依次降低，生物降解愈发彻底。

5、沉淀池

污水经过接触氧化后，夹带氧化过程中产生的少量的活性污泥及新陈代谢的生物膜，以及不能进行生物降解的少量固形物，进入二沉池进行固液分离。使水得到澄清排出。沉淀池采用竖流式，沉淀的污泥全部流至污泥池作进一步消化减少剩余污泥。同时确保处理出水达标，在二沉池内设布水管、斜管填料、排泥装置。出水槽设计齿形集水槽，增加沉淀效果。

6、污泥池

沉淀池的污泥定时排入污泥池，进行厌氧消化/同时采用间隙好氧混合的方法，通过消化可以减少剩余污泥量约70%以上。污泥池上清液夹带活化污泥回流至缺氧池内，剩余污泥根据污泥量定期清理。
在总结国内外生活污水处理装置的运行经验的基础上，结合我公司自己的科研成果和工程实践，设计出一种可地埋设置的成套有机废水处理装置，即以碳钢防腐为主要原料的ZWF型系列污水处理设备。其目的主要是使生活污水和与之类似的工业有机废水经该设备处理后达到用户要求的排放标准。该设备主要用于居住小区(含别墅小区)、高级宾馆、医院、综合办公楼和各类公共建筑的生活污水处理，经该设备处理的出水水质，达到国家排放标准。全套设备均可埋设于地下，故亦称"地埋式生活污水处理设备"。
    本公司地埋式生活污水处理设备采用国际先进的生物处理工艺，集去除BOD5、COD、NH3-N于一身，具有技术性能稳定可靠，处理效果好，投资省，占地少，维护方便等优点。我公司也可根据客户要求同时配套中水回用设备。 二、产品特点
1、全套设备可埋设于冻层以下或放置地上，设备上方地表可作为绿化或其他用地，不需要建房及采暖、保温。
2、二级生物接触氧化处理工艺均采用推流式生物接触氧化，其处理效果优于完全混合式或二级串联完全混合式生物接触氧化池。并比活性污泥池体积小，对水质的适应性强，耐冲击负荷性能好，出水水质稳定，不会产生污泥膨胀。池中采用新型弹性立体填料，比表面积大，微生物易挂膜，脱膜，在同样有机物负荷条件下，对有机物去除率高，能提高空气中的氧在水中溶解度。
3、生化池采用生物接触氧化法，其填料的体积负荷比较低，微生物处于自身氧化阶断，产泥量少，仅需三个月（90天）以上排一次泥（用粪车抽吸或脱水成泥饼外运）。
4、该地埋式生活污水处理设备的除臭方式除采用常规高空排气，另配有土壤脱臭措施。 5、整个设备处理系统配有全自动电气控制系统，运行安全可靠，平时一般不需要专人管理，只需适时地对设备进行维护和保养。
三、 地埋式生活污水处理装置的几种使用方法
•  能够处理生活系统综合性废水及其相类似的有机污水；
•  采用玻璃钢、不锈钢结构，具有耐腐蚀、抗老化等优良特性，使用寿命长达 50 年以上； •  全套装置施工简单、操作容易，所有机械设备均为自动化控制，全部装置可设置于地表以；
四、地埋式生活污水处理装置的适用范围  1、宾馆、饭店、疗养院、医院；  2、住宅小区、村庄、集镇；
3、车站、飞机场、海港码头、船舶；4、工厂、矿山、*、旅游点、风景区；  5、与生活污水类似的各种工业有机废水。

地埋式生活污水处理装置的基础安装、使用、维护
1、基础：WSZ系列设备如放置在地坪以上，只需准备一块与设备外形相同的混凝土地坪作为基础。基础承压必须大于4T/m2，也同时要求水平、平整。    如设备埋于地坪以下，基础标高必须小于或等于设备标高并保证下雨不积水，基础一般是素混凝土（是否配筋视当地地质情况而定）。
2、安装：根据安装图就位，各箱体依次就位，箱体的位置、方向不能放错，互相间距必须准确，并连接好管道。
在设备内注入清水，检查各管道有无渗漏，若无则箱体四周覆土，直至设备检查孔，并平整地面。把电控箱控制线与水泵接通，电控箱与电源接通，接线时注意风机、电机的转向，必须与风机所指方向相同。
本工程原水中固体杂质含量较高，为确保提升泵等设备正常工作和保证后续处理构筑物正常运行，拟在处理主体工艺的前段设置拦污设施。 2）生物接触氧化法
生物接触氧化法属于生物膜法，具有以下优点和特点：
? 生物接触氧化法生物池内设置填料，由于填料的比表面积大，池内充氧条件好，生物接触氧化池内单位容积的生物体量都高于活性污泥法曝气池及生物滤池，因此生物接触氧化池具有较高的容积负荷；
? 由于相当一部分微生物固着生长在填料表面，生物接触氧化法可不设污泥回流系统，也不存在污泥膨胀问题，运行管理方便；
? 由于生物接触氧化池内生物固体量多，水流属于完全混合型，因此生物接触氧化池对水质水量的骤变有较强的适应能力；
? 由于生物接触氧化池内生物固体量多，当有机物容积负荷较高时，其F/M（F为有机基质量，M为微生物量）比可以保持在一定水平，因此污泥产量可相当于或低于活性污泥法；
采用A/O生物处理工艺是近几年来国内外环保工作者用以解决污水脱氮的主要方法，该方法具有如下特点：
? 利用系统中培养的硝化菌及脱氮菌，同时达到去除污水中含碳有机物及氨氮的目的，与经普通活性污泥法处理后再增加脱氮三级处理系统相比，基建投资省、运行费用低、电耗低、占地面积少。

? A/O生物处理系统产生的剩余污泥量较一般生物处理系统少，而且污泥沉降性能好，易于脱水。
? A/O生物法较一般生物处理系统相比耐冲击负荷高，运行稳定。
? A/O生物处理系统因将NO2-N转化成N2，因此不会出现硝化过程中产生NO2-N的积累，而1mg/ NO2-N会引起1.14mgCOD值，因此只硝化时，虽然氨氮浓度可能达标，但COD浓度却往往超标严重。采用A/O生物处理系统不仅能解决有机污染，而且还能解决氮和磷的污染，使氨氮的出水指标小于15mg/l。总之，经过本工艺流程，出水的各项指标均能达到《污水综合排放标准》GB8978-96。
