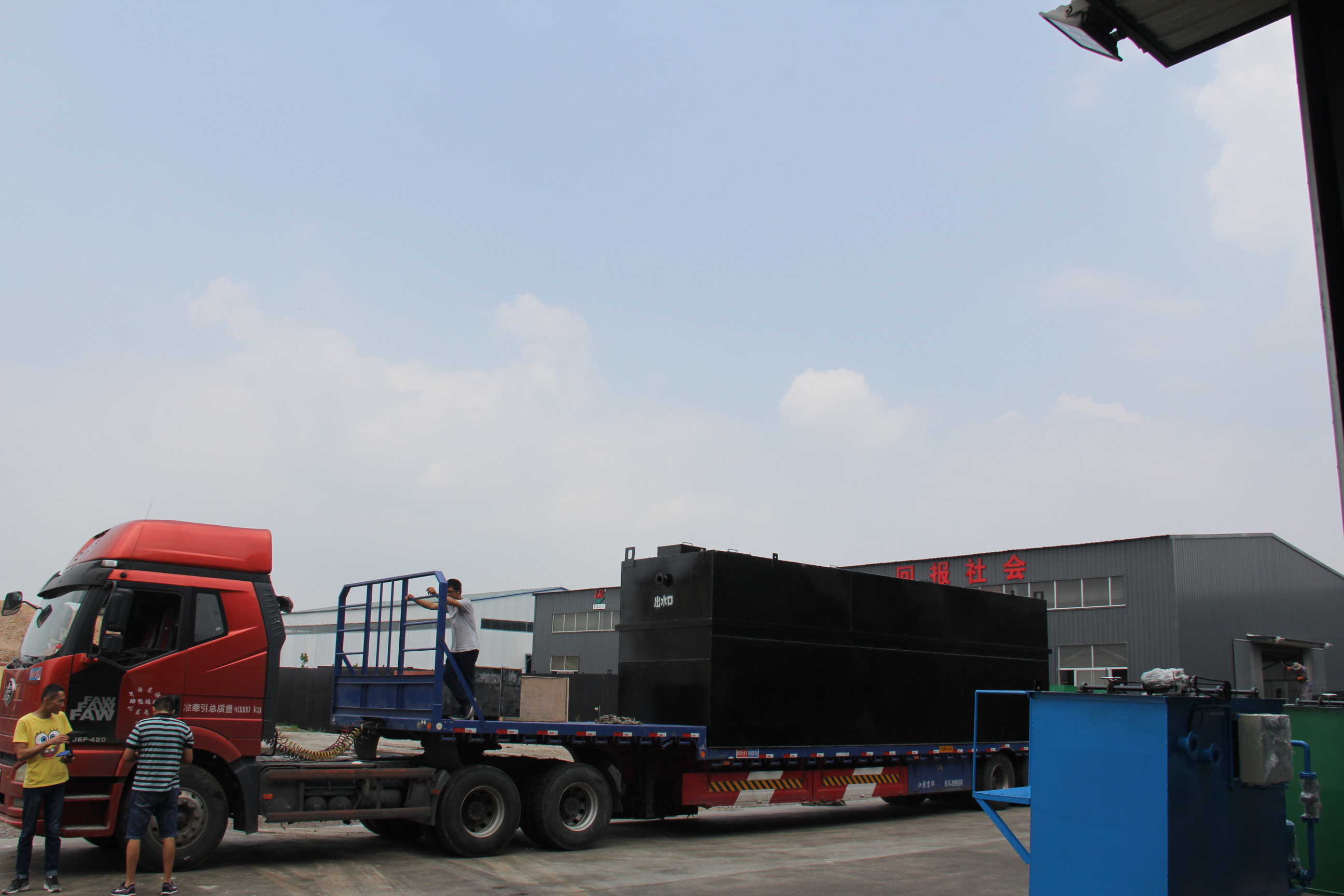

WSZ-3m3/h污水处理设备

WSZ-3m3/h污水处理设备
环保、节能、节省成本、处理达标、维护方便、使用寿命
长，您有什么理由不选择它呢？
混凝土工程

1、混凝土所用材料

水泥使用42.5MPa的普通硅酸盐水泥，需连续浇筑的混凝土备足水泥。贮存应高出地面500cm，并在地板上铺油毡防潮。砂采用中砂，石子采用不大于40mm的级配石子。砂子在使用前过筛，石子所含泥土不得成块或包裹石子表面。拌制混凝土用含氯低于500ppm的饮用水。砼施工时应掺加一定量的“砼复合液”以抗掺，生活废水处理站标号C30P8，添加用量严格计量以保证砼的施工质量，并且添加前先稀释，防止搅拌不均。

2、混凝土的配合比及试验

防水混凝土的配合比原则：提高砼不透水性，增大石子拨开系数，在混凝土粗集料周边形成足够数量和质量良好的砂浆包裹层，并使粗集料彼此隔离，有效地阻隔沿粗集料互相连通的渗水孔网，具体设计时，首先满足抗渗要求，同时考虑抗压强度、施工和易性和经济性及其它要求，尽可能减少水泥用量。

配比设计时，应增加抗渗性能试验，试配要求的抗渗水压值比设计值提高0.2MPa。

构筑物混凝土采用搅拌站，在现场集中拌制，自动计量。在拌制前做试配。水泥用量控制每工作班至少作一次坍落度试验，检验和易性，按规定作抗渗、抗压试块。

混凝土拌制的zui小水泥用量及zui大水灰比控制按配合比要求确定。

3、计量是保证防水混凝土质量非常重要的环节。防水剂的掺量影响到防水效果，水量加大则不仅影响混凝土的抗渗性能，而且会造成混凝土的水化热及收缩加大，强度下降。现场拌制混凝土所用粗细骨料必须计量准确，微机控制自动计量应经检定，并在检定周期内运行，搅拌机装置精确的量水装置，每盘混凝土倾出之后，拌和机内不得剩余材料，并在每次浇筑混凝土完成后或改用不同牌号水泥时，立即将滚筒清洗干净。

4、混凝土浇筑

混凝土在浇筑前，认真检查钢筋绑扎和模板的支撑情况，将预埋套管与周围钢筋焊接固定，防止位移，并且安排一名钢筋工和一名木工，发现问题及时处理。垫层混凝土一次性浇筑，不留施工缝。

在浇筑防水砼前，模板及钢筋间的所有杂物必须清理干净，并充分湿润，但注意底板不得积水。池底抗渗混凝土浇筑须连续进行,接茬时间不得超过混凝土的初凝时间，浇筑的同时，测量人员对浇筑的混凝土进行抄平，控制标高。

底板成型，待表面收干后，必须用木抹子或铁抹子搓压表面，

防止表面出现裂缝（主要是沉降裂缝、塑性裂缝）。抹压至少三遍，zui后一遍的收光要掌握好时间，要根据当时的气候和温度掌握住砼的凝结时间。

池壁混凝土在施工前首先对施工缝进行处理，清理干净，保持湿润，但不得积水，浇筑前施工缝应先铺50mm厚与混凝土配比相同的水泥砂浆（掺有外加剂）。池壁混凝土分层连续浇筑完成，每层厚度不超过40cm，沿池壁高度均匀摊铺；混凝土自由落料高度不超过2m，并设置一个锥形漏斗和下料管，保证不产生离析。振捣采用插入式振捣器，移动间距不大于30cm。振捣棒要插入下一层混凝土内5-10cm，每层混凝土的间歇时间不大于初凝时间。

防水砼振捣必须密实，不能漏振、欠振，也不可过振，振捣时间宜为10-30秒，以砼开始泛浆和不冒气泡为准，振捣时要快插慢拔，振点要均匀，在施工缝预埋件处加强振捣，以免振捣不实，造成渗水通道，

振捣时应避免触及模板、钢筋、止水带，以防止移位变形。

5、混凝土的养护

底板覆盖草袋或薄膜并洒水养护，池壁养护采用挂草袋或外覆塑料布养护。养护时间不少于14d。
污水处理技术说明

1）拦污设施

本工程原水中固体杂质含量较高，为确保提升泵等设备正常工作和保证后续处理构筑物正常运行，拟在处理主体工艺的前段设置拦污设施。

2）生物接触氧化法

生物接触氧化法属于生物膜法，具有以下优点和特点：

生物接触氧化法生物池内设置填料，由于填料的比表面积大，池内充氧条件好，生物接触氧化池内单位容积的生物体量都高于活性污泥法曝气池及生物滤池，因此生物接触氧化池具有较高的容积负荷；

由于相当一部分微生物固着生长在填料表面，生物接触氧化法可不设污泥回流系统，也不存在污泥膨胀问题，运行管理方便；

由于生物接触氧化池内生物固体量多，水流属于完全混合型，因此生物接触氧化池对水质水量的骤变有较强的适应能力；

由于生物接触氧化池内生物固体量多，当有机物容积负荷较高时，其F/M（F为有机基质量，M为微生物量）比可以保持在一定水平，因此污泥产量可相当于或低于活性污泥法；

采用A/O生物处理工艺是近几年来国内外环保工作者用以解决污水脱氮的主要方法，该方法具有如下特点：

利用系统中培养的硝化菌及脱氮菌，同时达到去除污水中含碳有机物及氨氮的目的，与经普通活性污泥法处理后再增加脱氮三级处理系统相比，基建投资省、运行费用低、电耗低、占地面积少。

A/O生物处理系统产生的剩余污泥量较一般生物处理系统少，而且污泥沉降性能好，易于脱水。

A/O生物法较一般生物处理系统相比耐冲击负荷高，运行稳定。

A/O生物处理系统因将NO2-N转化成N2，因此不会出现硝化过程中产生NO2-N的积累，而1mg/ NO2-N会引起1.14mgCOD值，因此只硝化时，虽然氨氮浓度可能达标，但COD浓度却往往超标严重。采用A/O生物处理系统不仅能解决有机污染，而且还能解决氮和磷的污染，使氨氮的出水指标小于15mg/l。总之，经过本工艺流程，出水的各项指标均能达到《污水综合排放标准》GB8978-96。

3）污水处理工艺流程

本污水主要工艺过程设计如下：污水通过机械格栅拦污后的污水直接进入调节池，设置调节池的目的调节污水的水量和水质，为防止悬浮物在调节池内沉淀，在调节池底布有穿孔曝气管，采用间隙曝气。

本工程污水中有机成份较高，BOD5/CODcr=0.5，可生化性较好，因此采用生物处理方法大幅度降低污水中有机物含量是zui经济的。由于污水中氨氮及有机物含量较高，特别是有机氮，在生物降解有机物时，有机氮会以氨氮形式表现出来，氨氮也是一个重要的污染控制指标，因此污水处理采用缺氧好氧A/O生物接触氧化工艺，即生化池需分为A级池和O级池两部分。调节池内污水采用污水提升泵提升至A级生化池，进行生化处理。在A级池内，由于污水中有机物浓度较高，微生物处于缺氧状态，此时微生物为兼性微生物，它们将污水中有机氮转化为氨氮，同时利用有机碳源作为电子供体，将NO2--N、NO3--N转化为N2，而且还利用部分有机碳源和氨氮合成新的细胞物质。所以A级池不仅具有一定的有机物去除功能，减轻后续O级生化池的有机负荷，以利于硝化作用进行，而且依靠污水中的高浓度有机物，完成反硝化作用，zui终消除氮的富营养化污染。经过A级池的生化作用，污水中仍有一定量的有机物和较高的氮氨存在，为使有机物进一步氧化分解，同时在碳化作用趋于完全的情况下，硝化作用能顺利进行，特设置O级生化池。

A级池出水自流进入O级池，O级生化池的处理依靠自养型细菌（硝化菌）完成，它们利用有机物分解产生的无机碳源或空气中的二氧化碳作为营养源，将污水中的氨氮转化为NO2--N、NO3--N。O级池出水一部分进入沉淀池进行沉淀，另一部分回流至A级池进行内循环，以达到反硝化的目的。在A级和O级生化池中均安装有填料，整个生化处理过程依赖于附着在填料上的多种微生物来完成的。在A级池内溶解氧控制在0.5mg/l左右；在O级生化池内溶解氧控制在3mg/l以上，气水比15:1。

O级生化池一部分出水回流进入A级池，；一部分流入竖流式沉淀池，进行固液分离。

沉淀池固液分离后的出水自流进入消毒池，用固体氯片消毒后即可直接排放。

沉淀池沉淀下来的污泥由气提装置，一部分提升至A级池，进行内循环；一部分提升至污泥池；污泥池内的污泥定期采用粪车外运作农肥处理。

5）污泥处理工艺

通常小型的污水处理站污泥处理有两种方法：一是污泥浓缩机械脱水处理；二是污泥干化处理。考虑污泥浓缩机械脱水处理业主投资大，而污泥浓缩干化处理对周围卫生有影响。由于本工艺中设有污泥消化系统，产生污泥量极少，为此，本工程产生的污泥只作简单的浓缩处理后，由人工每年清理外运作农肥。
构筑物
（1）接触消毒池  主要是杀死绝大多数病原微生物，防止水致传染病危害。消毒必须保证足够的消毒停留时间。停留时间大于半小时，消毒后出水即达标排放。  投加消毒剂为氯片。
采用SNP无剩余污泥悬浮型生物填料作为生物载体，生物量大，易挂膜、不堵塞、不结球，使用寿命可达15年以上，同时可脱氮除磷。曝气方式为风机曝气。
生物接触氧化池，A/O二段联合法。该生物接触氧化工艺是介于活性污泥法的一种，且兼有生物滤池两者兼优的生物膜法。
A/O法处理技术，其特点是利用厌氧和氧化两相交替，A池停留1~2小时，而大部分有机物已均在A池被微生物吸附，剩余BOD和吸附在微生物体内的有机物在O池内被氧化分解。
（2）污泥池  污泥经空气提升至污泥池进行厌氧消化，污泥池的上清夜回流至接触氧化池内进行再处理。消化后的剩余污泥很少，一般1～2年清理一次，清理方法可用吸粪车从污泥池的检查孔伸入污泥池底部进行抽吸后外运。
（3）风机房及风机  风机房设在出水池的上方，风机房进口采用双层隔音，进风口有消声器，因此运行基本无噪音。风机采用罗茨鼓风机，运行寿命为30000小时左右。
（4） 调节池  调节池在设备外，起到调节水质水量的目的，池材质为砖混结构，上面有池盖，设检查孔一个500mm×500mm×600mm。  调节池的详细尺寸见结构参数表。
（5）A/O池
COD脱除率大于80%，采用A/O法工艺运行稳定可靠，耐冲击负荷便于管理，无污泥膨胀现象，A池有效容积10m3，停留1~2小时，O池有效容积为40m3，停留6~8小时，气水比为20:1，设计COD去除率80%。
（6）二沉池  采用混凝沉淀，添加液体絮凝剂，通过滴流方式添加，截流阀有效控制剂量每隔10天添加一次。  生化后的污水流到二沉池，二沉池为竖流式沉淀池，上升流速为0.3～0.4mm/s，通过添加絮凝剂增大沉淀效果。排泥采用空气提升至污泥池。
每天200吨一体化生活污水处理系统的特点
1)占地小，集成自动化程度高，稳定性强，无需专人值守；
2)运行费用低，吨污水处理费用在0.4～0.8元；
3) 综合建设成本低，500m3/d以下规模性价比高；
4)出水水质优，可达到GB18466-2005《机构水污染物排放标准》
5)污泥产量小或不产污泥（可忽略）；
6)安装调试方便，根据使用说明书操作，常温气候一周即可满负荷运行；
7)建设周期短，土建工程量小；
污水处理设备的适用范围
1、工厂生活污水处理、矿山生活污水处理、*污水处理、学校食堂污水处理、旅游点污水处理、高速公路服务区收费站污水处理、风景区污水处理。
2、宾馆污水处理、饭店污水处理、疗养院污水处理、医院污水处理。
3、车站污水处理、别墅区污水处理、商务楼污水处理、新农村污水处理、船舶厂污水处理。
4、水产加工厂污水处理、畜牧加工厂污水处理、飞机场污水处理、海港码头污水处理、鲜奶加工厂污水处理和各种工厂的生产、生活污水处理。
5、与生活污水类似的各种工业污水处理。
6、住宅小区污水处理、集镇生活污水处理。
污水处理、厌氧生物滤池的作用原理
1.过滤作用：填料截留过滤进水中的大的颗粒物和悬浮物
2.水解作用：厌氧微生物可以将大分子的不溶性的物质水解转化为小分子的可溶性的物质
3.吸收作用：厌氧微生物吸附、吸收水中的有机污染物一部分用于自身的生长繁殖一部分以沼气的形式通过U型水封出
4.脱氮作用：将接触氧化床出水回流至厌氧滤池厌氧微生物中的反硝化菌可以利用回流水中的硝态氮并将其转化为氮气以去除污水中的氮物质。农村污水经厌氧滤池处理后降低了悬浮物、有机污染物以及氮的浓度也降低了后续的接触氧化床的负荷。
污水处理设备的具体操作步骤
1、定时观察水中微生物生长情况，发现异常应及时控制进水水量加以调整。
2、安装调试人员首先要打开进水阀门、出水阀门，启动设备进水提升水泵，将调节池的污水输送到地生活污水处理设备中开始。
3、初次使用及调试的设备，当水位达到设备二分之一高度时停止水泵进水，打开风机进水阀，开启风机，缓缓打开风机出风阀，向接触氧气池内曝气48小时后再启动进水提升水泵将污水加入至设备四分之三处，再向池内曝气24小时。
4、要观察二沉池水水流流态，出水堰集水必须均匀，一般每隔24小时必须排泥一次，排泥时打开排泥电磁阀，利用气提方式将二沉池内的污泥提升至污泥池。
5、地埋式一体化污水处理设备根据需要在消毒池内加入消毒剂，二沉池来水经过消毒剂加药罐，药剂部分溶解，达到消毒的目的。经处理过的水在清水箱内停留约0.5小时后，就达到了排放要求，可以向外界受水体排放。
6、工作人员要用手触摸调料是否有粘状感，同时观察水体微生物生长情况，直至长出生物膜，方可继续向设备输送污水，水量应逐步增加至设计水量。
7、设备调试结束并正常运行后，系统即可进入自动运行，现场将水泵、风机的操作切换在自动运行状态。
  zui后，要不定期对地埋式一体化污水处理设备出水水质进行检测，以保证设备正常运行。
调试
调试工作由专人负责，为了加快调试进度，可投入菌种，为了避免菌种流失，可减少进水量并启动风机进行曝气，直至填料上长出一层橙黄色生物膜，即已完成填料挂膜，然后将进水量增加至额定流量。完成填料挂膜后，再对A级生物池内微生物进行驯化，即逐渐减少曝气机量，使A级生物池处于缺氧状态，使填料上微生物变为兼性微生物。然后对微生物进行适应性运转，直至达到设计要求。
污水处理装置设备组成
地埋式污水处理设备由初沉池、接触氧化池、二沉池、消毒池及消毒装置、污泥池、风机房、风机组成，下面是详细的介绍。
(1)初沉池：设备初沉池为竖流式沉淀池，污水在沉淀池的上升流速为0.6-0.7毫米/秒，沉淀下来的污泥用空气提至污泥池。
(2)接触氧化池：初沉后水自流至接触池进行生化处理，接触池分为三级，总停留时间为 1小时以上。加强型设备接触氧化时间可达6小时，填料为新颖梯形填料。易结膜、不堵塞。填料比表面积为160m2/m3，接触池气水比在12:1左右。
(3)二沉池：生化后污水流到二沉池，二沉池为二只竖流式沉淀池，它们并联运行。上升流速为O.3-0.4毫米/秒。消毒装置能根据出水量的大小不断改变加药量，达到多出水多加药，少出水少加药的目的。其它消毒装置可另行配制。(注：如用于工业污水消毒池与消毒装 置可以不要)   排泥采用空气提升至污泥池。
(4) 消毒池及消毒装置：消毒池按规范：“TJI4—74”标准为30分钟，若是医院污水，消毒池可增加停留时间至1-1.5小时，采用固体氯片接触溶解的消毒 方式。
(5)污泥池：初沉池、二沉池的所有污泥均用空气提至 WSZ-A的污泥池内进行好氧消化。污泥池的清液回流至接触氧化池内进行再处理。消化后剩余污泥很少，一般1-2年清理一次。清理方法可采用吸粪车从污泥 池的检查孔伸入污泥底部，进行抽吸外运即可。
(6)风机房、风机：设备 WSZ-A的风机房设在消毒池的上方，进口采用双层隔音，进风口有消声器、风机过滤器，因此运行时无噪音。风机采用二台L型罗茨鼓风机，能自动交替运行。单台风机运行寿命30000小时左右。
运行管理

膜组件的标准运行条件如表7-1所示。

为了保持良好的处理能力，必须确保MLSS浓度、黏度、DO（溶解氧）及pH等处理条件在合适的范围。

原水中含有较多的夹杂物或粗粒的SS（悬浮物质），以及油脂成分比重较大时，必须进行适当的前处理。

又，必须添加消泡剂来除去膜分离槽内的泡时，请使用不易积垢的酒精类消泡剂。

此外，并不是适合各种废水处理的条件范围。使用环境（特别是污泥性状）不同时，可能会有所差异。



生活污水的特点

生活污水的特点是：①污水的可生化降解性好，生化降解速度快，适于生物处理；

②污水中含有大量的细菌、*、寄生虫卵和一些有毒有害物质，在回用之前必须经过消毒处理；

③污水水质和水量波动较大，必须加强调节以稳定污水水质水量，避免冲击负荷对生物处理设施的影响；

④污水中含有大量的固体悬浮物质如粪便等，这些固体物质大多具有可沉淀、可分解的性质，因此必须加强污水的预处理工艺以去除这些悬浮物质，减轻后续处理工序的负荷。总之，该生活污水中不仅含有有机污染物，而且含有大量的病原微生物，因此在中水回用处理工艺中既要考虑消毒灭菌的卫生指标，也应兼顾COD、BOD等环保指标。



设备优点

1、一体化养殖污水处理设备由一个或多个单元经现场联接组合而成，体积小、重量轻，易于运输，方便安装；

2、采用玻璃钢、碳钢、不锈钢防腐结构，具有耐腐蚀、抗老化等优良特征，使用寿命长达20年以上；

3、节省用地，不需要建房及采暖、保温。zui大限度地实现了设备的集成，减少占地面积；

4、无污染、无异味，减少二次污染；

5、不收污水量的限制，机动灵活，可单个使用，也可多个联合使用。

6、整个处理设备配有自动控制单元和故障报警装置，运行安全可靠，平时一般不需要专人管理，只需适时地对设备进行维护和保养，管理费用小。
正确使用加药设备

为了保证处理效果，不论使用何种混凝药剂或投药设备，应注意做到以下几点。

①保证各设备的运行完好，各药剂的充足；

②定量校正投药设备的计量装置，以保证药剂投加量符合工艺要求；

③充分保证药剂符合工艺要求的质量标准；

④定期检验原污水水质，保证投药量适应水质变化和出水要求；

⑤交接班时须交待清楚贮药池、投药池浓度；

⑥经常检查投药管路，防止管道堵塞或断裂，保证抽升系统正常运行；

⑦出现断流现象时，应尽快检查维修。
