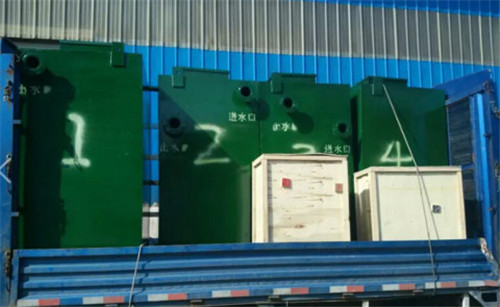

地埋式一体化生活污水处理系统

                       地埋式一体化生活污水处理系统--潍坊鲁盛环保
技术优势：拥有环境工程、机械结构设计、电器设计等一流的设计研发人员，大学以上学历人员占总员工的40%，*的生产工人与高素质的销售服务团队。拥有坚强的技术保障。能全方位满足不同客户的需求。

机柜介绍

常见机柜颜色有白色、黑色和灰色。（其中又分很多种类型，如橘纹、细沙纹等）；机柜按材质来分，有铝型材的机柜、冷轧钢板机柜、热轧钢板机柜；按照加工工艺来分，有九折型材机柜和十六折型的机柜等。

板材种类、涂层材料、加工工艺决定了机柜的稳定性。一般它的长度规格有600,800mm ，宽度规格有600,800,1000mm ，高度规格是42U,36U,24U。早期所用的机柜大都是用铸件或角钢经螺钉、铆钉连接或焊接成机柜框架，再加由薄钢板制成的盖板（门）而成。这种机柜的体积大、笨重、外形简陋，已被淘汰。

随着晶体管、集成电路的使用和各种元器件的超小型化，机柜的结构也向小型化、积木化方向发展。机柜已由过去的整面板结构发展成为具有一定尺寸系列的插箱、插件结构。插箱、插件的组装排列方式分水平排列和垂直排列两类。机柜材料普遍采用薄钢板、各种断面形状的钢型材、铝型材及各种工程塑料等。

机柜的框架除用焊接、螺钉连接外，还采用粘接工艺。机柜按构件的承重、材料及其制造工艺的不同，可分为型材和薄板两种基本结构。

①型材结构机柜：有钢型材机柜和铝型材机柜两种。钢形材机柜由异型无缝钢管为立柱组成。这种机柜的刚度和强度都很好，适用于重型设备。由铝合金型材组成的铝型材机柜具有一定的刚度和强度，适用于一般或轻型设备。这种机柜重量轻，加工量少，外形美观，得到广泛应用。

②薄板结构机柜：整板式机柜，其侧板为一整块钢板弯折成形。这种机柜刚度和强度均较好，适用于重型或一般设备。但因侧板不可拆卸，使组装、维修不方便。弯板立柱式机柜的结构与型材机柜相似，而立柱则由钢板弯折而成。这种机柜具有一定的刚度和强度，适用于一般设备。根据需要机柜还装有机柜附件。其主要附件有固定或可伸缩的导轨、锁紧装置、铰链、走线槽、走线架和屏蔽梳形簧片等
厌氧生物处理技术

厌氧生物处理技术无需曝气充氧，产泥量少，是一种低成本、易管理的污水处理技术，能够满足农村生活污水处理的技术要求。

污水净化沼气池

污水净化沼气池是由沼气池和厌氧生物滤池串联而成，可几户合建或单户修建，布置灵活。

厌氧生物滤池

厌氧生物滤池的构造类似好氧生物接触氧化池，不同之处在于池顶密封，其工程投资、运行费用低，对维护人员的要求不高，已在我国农村应用。

复合厌氧处理技术

复合厌氧处理技术是厌氧活性法和厌氧生物膜法相结合的处理方法。复合厌氧反应器由轻质滤料层、悬浮厌氧污泥床等组成，经厌氧活性污泥和生物膜的双重协同作用，污染物去除效率*提高。此外，通过在反应器中设置特殊轻质滤料层，防止了污泥流失，提高了反应器的容积负荷和处理效果。

生态处理技术

人工湿地

人工湿地处理系统源于对自然湿地的模拟，主要利用自然生态系统中植物、基质和微生物三者的协同作用实现水质的净化。人工湿地主体由土壤和按一定级别充填的填料等组成，并在床表面种植水生植物而构成一个独特的生态系统。人工湿地处理系统净化效果好、工艺设备简单、维护管理方便、运行费用低、生态环境效益显著，但进水负荷要求较低、占地面积较大，因此适用于远离城市污水管网、资金少、技术人才缺乏、有土地可资利用的中小城镇和农村地区。

土地处理

土地处理技术是在人工调控下利用土壤-植物-微生物复合生态系统，通过一系列物理、化学、生物作用，使污水得到净化并可实现水分和污水中营养物质回收利用的一种处理方法。根据水流运动的流速和流动轨迹的不同，土地处理系统可分为4 种类型：慢速渗滤系统、快速渗滤系统、地表漫流系统和地下渗滤系统（即毛细管土地渗滤处理技术）。
工程总平面设计

1、厂区平面设计  依据“合理布局、流程有序、功能分区、布置紧凑，即有利于生产又方便管理”的厂区平面布置原则，充分考虑现有场地，结合厂区进出水方向，厂外道路的周围建筑等因素，将通过精心设计、分析后确定厂区平面布置图。  该方案的特点是处理单元布置紧凑，占地面积小，污水处理流程顺畅，操作管理方便，对周边建筑及环境影响小。

2、高程设计  污水处理站厂区地面高程按设定相对标高±0.0m，对污水处理站起端进水管底标高根据实地确定。

3、结构设计

3.1地质概述  根据一般地质情况，对地基处理做综合的评述。表层耕土及杂填土均不宜做结构基础持力层。当原土地基承载力大于或等于120Kpa且软弱土下卧层时，采用天然地基。当实际情况与上述情况不符时，要根据实际地质情况，采取相应的措施来处理。当软弱土较深或为下卧层时，要根据具体情况采用碎石振冲桩、灌柱桩或其他方法进行处理。当厂址内有液化土层时，上部结构及地基要做相应处理。  埋深大的构筑物，要根据地下水的埋藏深度进行抗浮设计。如不能满足抗浮稳定性的要求，须采取抗浮措施，一般情况下采用配重抗浮。

3.2结构形式及技术要求

1、建筑物：一般情况下，采用砖混结构。基础采用柱下独立基础和墙下条形基础。有特殊要求的建筑可采用框架或排架结构。

2、构筑物：本工程属小型规模的污水处理站，其主要构筑物均为盛水构筑物，对结构防水性能有较高的要求。故盛水构筑物均采用钢筋混凝土结构。材料要求：混凝土C25，垫层C10，水灰比不大于0.55。

安全卫生与防护

1、安全防护  为了处理长生产运行的安全检查性，应切实考虑如下安全检查措施：

1.1在各敞口且水深的埋地构筑物上部设置明显标志，并设置顶盖。

1.2在站内构筑物上部设置必要的照明装置，以利于夜间操作。

1.3污泥池如较长时间停止运行，应放空或清理，以防可燃气体的产生。

1.4各控制室、化验室应设置灭火装置。

1.5经常性开展安全防火及安全生产教育，结合生产管理及工艺流程实际，经常组织职工安全生产知识。

2、防臭措施

2.1站址环境：污水处理站应尽量远离居民区，附近既无风景区及公共设施，从卫生角度看，符合环境保护要求。

2.2处理站区可能会产生臭气，主要来源为污泥处理及生化处理部份，臭气类别主要是氨和硫化氢气体，臭气微乎其微。

2.3在站区平面布置上加宽绿化带的布置，在污泥区四周种植无落叶灌木作为隔离带，以减少臭味污染。

2.4对产生臭味较大的污泥池等采用相关措施进行密封，并设带通风口的检修孔，可以有效的防止臭味外溢。

2.5通过以上措施可以将臭气强度控制在一级范围之内。

3、减噪措施

3.1污水处理站主要噪声污染源为风机，本设计方案将在进出气管中设置消声设备，其所产生的噪声不能对周围产生任何影响。

3.2污水处理站其它如水泵等其它机械传动类所产生的噪声均不对周围产生影响。

3.3总之，该污水处理厂所产生的噪声对周围环境不会产生危害。
工艺选择

污水特点: 水质浓度不高且稳定，可生化性较好，属低浓度有机污水

工艺确定:本工程污水中有机成份较高，BOD5/CODcr=0.6，可生化性较好，因此采用生物处理方法比较经济。由于污水中氨氮及有机物含量较高，特别是有机氮，在生物降解有机物时，有机氮会以氨氮形式表现出来，氨氮也是一个重要的污染控制指标，因此污水处理采用缺氧好氧A/O生物接触氧化工艺.，即生化池需分为A级池和O级池两部分。生活污水通过格栅拦污进入调节池，设置调节池的目的主要是调节污水的水量和水质。调节池内污水提升至A级生化池，进行生化处理。在A级池内，由于污水中有机物浓度较高，微生物处于缺氧状态，此时微生物为兼性微生物，它们将污水中有机氮转化为氨氮，同时利用有机碳源作为电子供体，将NO2-N、NO3-N转化为N2，而且还利用部分有机碳源和氨氮合成新的细胞物质。所以A级池不仅具有一定的有机物去除功能，减轻后续O级生化池的有机负荷，以利于硝化作用进行，而且依靠污水中的高浓度有机物，完成反硝化作用，zui终消除氮的富营养化污染。经过A级池的生化作用，污水中仍有一定量的有机物和较高的氮氨存在，为使有机物进一步氧化分解，同时在碳化作用趋于完全的情况下，硝化作用能顺利进行，特设置O级生化池。

A级池出水自流进入O级池，O级生化池的处理依靠自养型细菌（硝化菌）完成，它们利用有机物分解产生的无机碳源或空气中的二氧化碳作为营养源，将污水中的氨氮转化为NO2-N、NO3-N。O级池出水一部分进入沉淀池，另一部分回流至A级池进行内循环，以达到反硝化的目的。在A级和O级生化池中均安装有填料，整个生化处理过程依赖于附着在填料上的多种微生物来完成的。在A级池内溶解氧控制在0.2mg/l以下；在O级生化池内溶解氧控制在2.0mg/l以上，气水比12:1；O级生化池一部分出水回流进入A级池，回流比为100%；一部分流入竖流式沉淀池，进行固液分离；沉淀池固液分离后的出水进入中间水池，经超滤系统过滤后消毒即可回用。

污水处理工艺流程如下：污水—格栅—调节池—A级生化池—O级生化池--沉淀池--中间水池---超滤系统--消毒--回用水箱

七、工艺说明

格栅:格栅主要用来拦截污水中的大块漂浮物，以保证后续处理构筑物的正常运行及有效减轻处理负荷，为系统的长期正常运行提供保证。格栅采用人工格栅一台。人工格栅由不锈钢制成网形，栅条间隙为3mm。格栅采用1只，规格为:500´500´500mm。

水解酸化调节池:由于来自各时的水质、水量均不一样，一般高峰流量为平均处理量的2～8倍，因此为使污水处理系统连续稳定地运行，同时调节水量和均化水质，所以设计一调节池。该调节池的设计有效容积一般为平均处理量的5～7倍。调节池设置曝气系统进行预曝气，以保证一定的额定流量提升至生活污水处理设备及后续处理的稳定。

调节池15m3，设计水力停留时间为7.5小时。
BR

BR 是间歇式活性污泥，降解有机物，属循环式活性污泥范围，主要是好氧活性污泥，回流到反应池前部的污泥吸附区，回流污泥中硝酸盐得以反硝化在充分条件下可大量吸附进水中的有机物达到脱氮除磷的效果。

其去除机理如下：

a.脱氮是在适当条件下进行的和自然界中氮循环过程相同的过程，即含氮化合物在氨化菌作用下首先进行氨化，然后在硝化菌作用下进行硝化，zui后经反硝化菌进行反硝化，将NO3- N、NO2- N还原为N2 进入大气中。

b.除磷是利用聚磷菌能过量地从外部摄取磷并以聚合物形式贮藏于菌体内形成高磷污泥，从而通过定期除泥而去除磷。BR工艺在去除有机物的同时，可以完成脱氮除磷。从常规测定数据可以得到很好的证实，只要掌握合理的BR 运行参数，就会收到更理想的脱氮除磷效果。

CAT 工艺(循环活性污泥)

CAT( Cyclic Activated ludge Technology) 工艺实质上是可变容积活性污泥过程和生物选择器原理的有机结合， 整个工艺为一间歇式反应器， 主反应器前端有一个生物选择器， 在主反应器中活性污泥过程按曝气和非曝气阶段不断重复。 将生物反应过程和泥水分离过程结合在一个池子中进行. CA T 方是一种“充水和排水”活性污泥系统， 废水按一定的周期和阶段得到处理，是BR(equencing Batch Reactor)工艺的一种变型。

 OCO 工艺

OCO 工艺，它是由丹麦Puritek A/ 公司经过多年研究与实践推出的，它实际上是集BOD、N、P 去除于一池的活性污泥。原水经过格栅、沉砂池的物理处理后，进入OCO 反应池的1 区，在厌氧区污水与活性污泥混合，混合液流入缺氧区2，并在缺氧区和好氧区3之间循环一定时间后流入沉淀池，澄清液排入处理厂出口，污泥一部分回流到OCO反应池，另外一部分作为剩余污泥予以处理。OCO工艺的特点在于：集厌氧－缺氧－好氧环境于一池，占地少，土建投资低；利用水解作用和反硝化作用，降解有机物时对充氧量要求低，使运行维护费用降低；污泥浓度高，有机负荷低，污泥絮凝沉降好，且沉降污泥稳定，剩余污泥少。

Dephanox 工艺

Dephanox 脱氮除磷工艺 Kuba 等人提出的，它具有硝化和反硝化除磷两套污泥系统(一套是完成硝化的生物膜系统，另一套是悬浮生长的反硝化脱氮除磷污泥系统)，将不同的微生物种群控制在各自的泥龄条件下。此工艺满足了兼性厌氧反硝化除磷细菌(DPB)所需环境，解决了除磷系统反硝化碳源不足的问题，具有低能耗、低污泥产量且COD 消耗量低的特点。初沉池直接为缺氧段提供反硝化所需的碳源(富含PHB的污泥) ，为好氧段富含氨氮的上清液。中沉池可尽量保证硝化菌泥龄长、溶解氧浓度高的特点，而且使供氧仅用于硝化和厌氧后剩余有机物的氧化，从而节省了曝气能耗。

orm等通过将厌氧段和初沉池合建，改进了Dephanox 工艺设置，证明优化后的系统能够有效地抑制污泥膨胀并且证实了同时反硝化脱氮除磷

1、格栅： 生产排放的污水经管网系统汇集后，经粗格栅后进入后续处理系统。粗格栅主要用来拦截污水中的大块漂浮物，以保证后续处理构筑物的正常运行及有效减轻处理负荷，为系统的长期正常运行提供保证。

2、污水调节池： 用于调节水量和均匀水质，使污水能比较均匀进入后续处理单元。调节池内设置预曝气系统，可提高整个系统的抗冲击性，及减少污水在厌氧状态下的恶臭味，同时可减少后续处理单元的设计规模，污水池内设置潜污泵，用以将污水提升送至后续处理单元。

3、缺氧池：在缺氧池内设置弹性填料，用于拦截污水中的细小悬浮物，并去除一部分有机物。该缺氧池经回流后的硝化液在此得到反硝化脱氮，提高了污水中氨氮的去除率。经缺氧处理后的污水进入好氧生物处理池

4、接触氧化池：原污水中大部分有机物在此得到降解和净化，好氧菌以填料为载体，利用污水中的有机物为食料，将污水中的有机物分解成无机盐类，从而达到净化目的。好氧菌的生存，必须有足够的氧气，即污水中有足够的溶解氧，以达到生化处理的目的。好氧池空气由风机提供，池内采用新型半软性生物填料，该填料表面积比大，使用寿命长，易挂膜，耐腐蚀，池底采用微孔曝气器，使溶解氧的转移率高，同时有重量轻，不老化，不易堵塞，使用寿命长等优点。接触氧化池内的两大配件：

填料：本工艺采用新型立体弹性填料，层密集型高效生化填料，该填料具有比表面积大、使用寿命长、易挂膜、耐腐蚀等优点。同时该填料具有一定的刚度，能对污水中的气泡作多层次的切割，使溶解氧效率增高，再则填料与填料之间不易结团，避免了氧化池的堵塞。曝气器：本工艺采用微孔曝气器，其溶解氧转移率比其它曝气器高，zui大特点是不老化、重量轻、使用寿命长，同时具有耐腐蚀、不易堵塞等优点。

5、沉淀池：污水经过生物接触氧化池处理后出水自流进入二沉池，以进一步沉淀去除脱落的生物膜和部份有机及无机小颗粒，沉淀池是根据重力作用的原理，当含有悬浮物的污水从下往上流动时，由重力作用，将物质沉淀下来。经过二沉池沉淀后的出水更清澈透明。二沉池为竖流式沉淀池，采用污泥泵定期提泥气提至污泥消化池内。经过沉淀后的处理水进入后续处理设备。

6、消毒池污水经沉淀后，*及大肠杆菌指标仍末达到排放标准，为了消灭*及大肠杆菌，投加氯片消毒剂进行消毒处理，采用折板形式依靠自身重力，直接排放附近市政管道。

7、污泥消化池：沉淀池所排放剩余污泥在池中进行好氧消化稳定处理，以减少污泥的体积和提高污泥的稳定性。好氧消化后的污泥量较少，定期联系由环卫部门抽泥车清除外运或进行污泥脱水处理外运。上清液采用上清液回流至调节池。

8、风机：用于接触氧化池供气、调节池预曝气及污泥消化池的好氧消化处理等。

结语： 随着环境保护工作者对脱氮除磷机理的深入探究，新工艺的不断出现及其可行性， 为水处理工艺提供了新的理论和思路。但社会的可持续发展给污水脱氮除磷处理提出了越来越高的要求，污水处理已不仅限于满足排放标准，更要考虑污水的资源化和能源化的问题，必须朝着zui小的COD 氧化、zui低的氮磷排放量、zui少的剩余污泥排放等可持续污水处理工艺的方向发展。而生物学及其技术的发展，能使生物脱氮除磷工艺得到更大的发展。
根据废水中所含悬浮物的种 类、性质、处理水净化程度和加压方式的不同，基本流程有以下三种：

（１）全流程溶气气浮法
全流程溶气气浮法是将全部 废水用水泵加压，在泵前或泵后注入空气。在溶气罐内，空气溶解于废水中，然后通过减压阀将废水送人气浮池。废水中形成许多小气泡粘附废水中的乳化油或悬浮 物而逸出水面，在水面上形成浮渣。用刮板将浮渣连排入浮渣槽,经浮渣管排出池外,处理后的废水通过溢流堰和出 水管排出。
全流程溶气气浮法的优点：①溶气量大，增加了油粒或悬浮颗粒与气泡的接触机会；②在处理水量相同的条件下，它较部分回流溶气气浮法所需的气浮池 小，从而减少了基建投资。但由于全部废水经过压力泵，所以增加了含油废水的乳化程度，而且所需的压力泵和溶气罐均较其他两种流程大，因此投资和运转动力消 耗较大。

（2）部分溶气气浮法
部分溶气气浮法是取部分废 水加压和溶气，其余废水直接进入气浮池并在气浮池中与溶气废水混合。其特点为：①较全流程溶气气浮法所需的压力泵小，故动力消耗低；②压力泵所造成的乳化油量较全流程溶气气浮法低：③气浮池的大小与全流程溶气气浮法相同，但较部分回流溶气气浮法小。

（3）部分回流溶气气浮法
部分回流溶气气浮法是取一 部分除油后出水回流进行加压和溶气，减压后直接进入气浮池，与来自絮凝池的含油废水混合和气浮。回流量一般为含油废水的25％～100％。其特点为：①加压的水量少，动力消耗省；②气浮过程中不促进乳化；③矾花形成好，出水中絮凝也少；④气浮池的容积较前两种流程大。 为了提高气浮的处理效果，往 往向废水中加入混凝剂或气浮剂，投加量因水质不同而异，一般由试验确定。

（4）加压溶气气浮法的主要设备。

1．进气方式 加压溶气法有两种进气方式， 即泵前进气和泵后进气。 泵前进气，这是由水泵压水 管引出一支管返回吸水管，在支管上安装水力喷射器，省去了空压机。废水经过水力喷射器时造成负压，将空气吸人与废水混合后，经吸水管、水泵送人溶气罐。此 法比较简便，水气混合均匀，但水泵必须采用自吸式进水，而且要保持1m以上的水头。此外，其zui大 吸气量不能大于水泵吸水量的10％，否则，水泵工作不稳定，会产生气蚀现象。 泵后进气，一般是在压水管上 通人压缩空气。这种方法使水泵工作稳定，而且不必要求在正压下工作，但需要由空气压缩机供给空气。
膜分离法是利用特殊膜（离子交换膜、半透膜）的选择透过性，对溶剂（通常是水）中的溶质或微粒进行分离或浓缩方法的统称。溶质通过膜的过程成为渗析，溶剂通过膜的过程称为渗透。在污水深度处理中常用的膜分离设备有5种。

微滤器（MF）

膜孔径>0.1～5.0μm，工作压力300kpa左右。可用于分离污水中的较细小颗粒物质（<15μm）和粗分散相油珠等或作为其他处理工艺的预处理，如用作反渗透设备的预处理，去除悬浮物质、CODcr、BOD5成分，减轻反渗透的负荷，使其运行稳定。

超滤器（UF）

膜孔径0.01～0.1μm，工作压力150～700kpa。超滤器可分离水中细小颗粒物质（<10μm）和乳化油等；在用于污水深度处理时，可去除大分子与胶态物质、*和细菌等；或者作为反渗透的预处理。

纳滤器（NF）

膜孔径0.001～0.01μm，操作压力500～1000kpa。纳滤器可截留分子质量为200～500的有机化合物，主要用于分离污水中多价离子和色度粒子，可除去二级出水中2/3盐度、4/5硬度以及超过90％的溶解有机碳和THM前体物。纳滤进水要求几乎不含浊度，故仅适用于经过砂滤、微滤、甚至超滤作为预处理的水质。

反渗透（RO）

膜孔径<0.001μm，操作压力>1.0Mpa。反渗透不仅可以去除盐类和离子状态的其他物质，还可以除去有机物质、胶体、细菌和*。反渗透对城市二级处理出水的脱盐率达90％以上，水的回收率在75％左右，CODcr、BOD5去除率在85％以上，反渗透对含氮化合物、氯化物和磷也有良好的脱除性能。为防止膜堵塞，二级处理出水通常采用过滤和活性炭吸附等预处理工艺，为了减少结垢的危险有时需要去除铁、锰等。
一般来说， 生物脱氮过程可分为三步: *步是氨化作用， 即水中的有机氮在氨化细菌的作用下转化成氨氮。在普通活性污泥中， 氨化作用进行得很快， 无需采取特殊的措施。第二步是硝化作用， 即在供氧充足的条件下， 水中的氨氮首先在亚硝酸菌的作用下被氧化成亚硝酸盐， 然后再在硝酸菌的作用下进一步氧化成硝酸盐。为防止生长缓慢的亚硝酸细菌和硝酸细菌从活性污泥系统中流失， 要求很长的污泥龄。第三步是反硝化作用， 即硝化产生的亚硝酸盐和硝酸盐在反硝化细菌的作用下被还原成氮气。这一步速率也比较快， 但由于反硝化细菌是兼性厌氧菌， 只有在缺氧或厌氧条件下才能进行反硝化， 因此需要为其创造一个缺氧或厌氧的环境( 好氧池的混合液回流到缺氧池) 。反硝化反应:

另外， 由荷兰Delft 大学Kluyver 生物技术实验室试验确认了一种新途径， 称为厌氧氨( 氮) 氧化。即在厌氧条件下，以亚硝酸盐作为电子受体，由自养菌直接将氨转化为氮， 因而不必额外投加有机底物。反应式为:NH4+NO2→N2+2H2O
