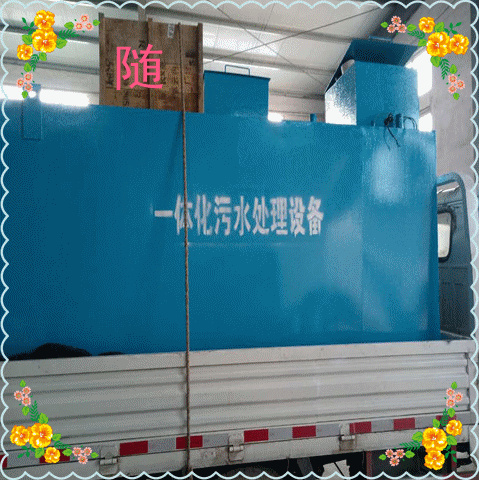

WSZ-A-5m3/h地埋式污水处理设备

鲁盛*从事：生活污水处理、医疗污水处理、纺织印染污水处理、屠宰养殖污水处理、食品加工及工业污水处理、中水回用、等设备的生产制造、销售，以及各种污水处理工程的设计、施工、安装、调试、技术咨询服务于一体的*化环保科技公司。公司拥有经验丰富的工程设计、设备生产、安装调试及售后服务技术人员，为客户提供*佳的污水处理设备、*完善的的设计方案与技术服务，同时提供一流的的按装调试与售后服务。

该设备主要用于居住小区(含别墅小区)、高级宾馆、医院、综合办公楼和各类公共建筑的生活污水处理，经该设备处理的出水水质，达到国家排放标准。全套设备均可埋设于地下，故亦称"一体化污水处理设备"。在总结国内外生活污水处理装置的运行经验的基础上，结合我公司自己的科研成果和工程实践。

低成本

1、 土建成本低：因采用一体化设计，无需做任何钢筋混凝土池体，只需挖好一体化设备基坑，做好垫层，放置好设备后回填即可，设备上部可作为绿化地带，停车场，道路等，土建工期大大缩短，节约成本。

2、 设备成本低：采用玻璃钢箱体，设备上部可作为绿化地带，停车场，道路等，设计出一种可地埋（地上）的成套有机废水处理装置，即以碳钢防腐为主要原料的WSC型系列污水处理设备。模块化设计，工厂规模化生产，速度快，生产工期短

3、 运行费用低：创新的工艺，优良的设计，加之采用高效的生物填料，使整套污水处理系统高效运行， 如要达到回用要求，回用部分根据用户要求选择。回用部分可设置在设备机房，也可埋地式设置。

v 超过 200 吨/天规模的污水处理站，v 一级提升泵根据来水标高及流量的综合因素确定，100 吨/天以下的选择两台（一用一备），100 吨/天以上一级提升以保护生物膜的正常生长。自动控制柜有过流，缺相、过压、欠压等故障情况的自动保护功能，无需专人管理。泵选用三台（两用一备），保证系统的平稳运行。建议采用钢混结构的一体化埋地设备v 生化停留时间根据水质综合确定。

四、应用情况

一体化地埋式生活污水处理设备的设计主要是针对生活污水和与之类似的工业有机污水处理，其主要处理方法是采用较为成熟的生化处理工艺-生物接触氧化法，水质设计参数按照一般生活污水水质设计计算,进水BOD5平均值为小于200mg/L,出水BOD5平均值为10-20mg/L。

调节池储存废水并调节水质、水量的不平衡，保证污水处理系统的连续稳定运行。提升泵将调节池内的污水送至一体化污水处理设备内的生物接触氧化池。生物接触氧化池内挂满组合填料。一体化污水处理设备配备有鼓风鼓风机。一级提升泵启动时，二级接触氧化池内的水自流进入沉淀池。

二、产品特点

1、全套设备可埋设于冻层以下或放置地上，目前一体化污水处理设备在高速公路服务区，农村乡镇，医院，工厂，生活小区均有应用。设备上方地表可作为绿化或其他用地，不需要建房及采暖、保温。

2、生物接触氧化处理工艺均采用推流式生物接触氧化，其处理效果优于完全混合式或

二级串联完全混合式生物接触氧化池。并比活性污泥池体积小，对水质的适应性强，耐冲击负荷性能好，出水水质稳定，过粪管：以塑料管为好，直径为10-15cm1-2 池间的过粪管长约70-75cm，2-3池间的过粪管长约50一55Cm。三格池：用砖砌水泥粉壁面或水泥现浇，预制均可，以"目"字形为主要类型，若受地形限制，"品"字形、"丁"个型摆都也可。容积达到贮粪2个月为宜。三格池有效深度应不少于1cm，1至3格容积比例一般为 2：1：3。盖板：可自行预制，要做到既密闭，又便于清渣和取粪。不会产生污泥膨胀。池中采用公司拥有的国家专利污

水处理生物悬浮填料，比表面积大，微生物易挂膜，脱膜，在同样有机物负荷条件下，对有机物去除率高，能提高空气中的氧在水中溶解度。

3、生化池采用生物接触氧化法，其填料的体积负荷比较低，微生物处于自身氧化阶断，产泥量少，仅需三个月（90天）以上排一次泥（用粪车抽吸或脱水成泥饼外运）。

4、该一体化污水处理设备的除臭方式除采用常规高空排气，消毒池接收来自沉淀池的溢流水。v 未在表中列明的处理水量，可以自由组合以达到处理要求。使每吨污水处理费用降至0.3元以下。另配有土壤脱臭措施。

5、整个设备处理系统配有全自动电气控制系统，运行安全可靠，平时一般不需要专人管理，只需适时地对设备进行维护和保养。
污水处理设备的具体操作步骤

1、安装调试人员首先要打开进水阀门、出水阀门，启动设备进水提升水泵，将调节池的污水输送到地生活污水处理设备中开始。

2、初次使用及调试的设备，当水位达到设备二分之一高度时停止水泵进水，打开风机进水阀，开启风机，缓缓打开风机出风阀，向接触氧气池内曝气48小时后再启动进水提升水泵将污水加入至设备四分之三处，再向池内曝气24小时。

3、工作人员要用手触摸调料是否有粘状感，同时观察水体微生物生长情况，直至长出生物膜，方可继续向设备输送污水，水量应逐步增加至设计水量。

4、定时观察水中微生物生长情况，发现异常应及时控制进水水量加以调整。

5、要观察二沉池水水流流态，出水堰集水必须均匀，一般每隔24小时必须排泥一次，排泥时打开排泥电磁阀，利用气提方式将二沉池内的污泥提升至污泥池。

6、地埋式一体化污水处理设备根据需要在消毒池内加入消毒剂，二沉池来水经过消毒剂加药罐，药剂部分溶解，达到消毒的目的。经处理过的水在清水箱内停留约0.5小时后，就达到了排放要求，可以向外界受水体排放。

7、设备调试结束并正常运行后，系统即可进入自动运行，现场将水泵、风机的操作切换在自动运行状态。

zui后，要不定期对地埋式一体化污水处理设备出水水质进行检测，以保证设备正常运行。
污水处理设备及其技术特点

地埋式生活污水处理技术是指将污水处理设施中的主体构筑物埋在地下或半地下的污水处理技术。地埋式生活污水处理设备主要由以下特点：

1.占用空间少。地下污水厂不需要考虑绿化带及隔离带等要求，故占地面积较小。如日本神奈川县叶山镇地下污水处理厂占地面积仅是地上污水处理厂占地面积的1/3. 在地埋式污水处理厂（站）设计中，考虑到地下空间和投资的限制，构筑物设计都比较紧凑技术上也尽量采用占地面积小的处理工艺。

2.噪音污染小。地下污水处理厂的主要处理设备均位于地下，许多机械的震动和噪声对地面建筑和居民基本没有影响，有效地防止了噪声对周围居民工作生活的影响。

3.温度较恒定。地下污水处理厂由于处于地下，除受进水水质的影响外，今本上不受外部环境的影响，特别是地下常年温差相较于地面温差要小，有利于各种生物处理工艺的运行。

4.环境适应能力强。地埋式污水处理设备可以用在各种不同环境中，在地理气候差异较大的中国南北都能适用，环境适应性强，且设备损耗较于地面污水处理设备小，经久耐用，有着良好的环境效益与经济效益。

5.臭味污染小。由于处于地下全封闭管理，地下污水处理厂可以对产生的臭气进行全面处理，对环境和周边居民生活不产生任何影响。

6.节省土地资源。地下污水处理厂上部价值也很高，可以用于绿化、公园等公益事业，也可用于商业开发。芬兰首都赫尔辛基地下污水处理厂仅仅办公室，职工活动中心部分车间及能量生产占位于地面，节省下来的用地规划了一处居民区，修建了一座8层住宅，总建筑面积达到15万m2，可容纳3500人居住。地下污水处理厂由于只有部分辅助构筑物建在地面上，占用土地资源很少，节省了城市开阔空间，不会使周边土地贬值，对于周边土地开发没有不利影响，对于寸土寸金的城市来说是一个很好的选择。

设备介绍

污水处理设备使污水在同一个处理池内，完成曝气--沉淀--二次曝气--二次沉淀等过程，解决其它污水处理需要四个池子才能完成的工艺流程。特别是在连续进水条件下，实现进水--曝气--沉淀--出水的间隙曝气，同时，实现污泥回流，整个运行没有闲置，较其它污水处理方法更为突出，处理效果优为显著。

工艺流程

O级接触氧化池出水进入二沉池，进行泥水分离,加氯消毒后达标排放。污水经过格栅井拦截水中较大的漂浮物,然后进入调节池,经均化水质后由水泵提升进入初沉池。水中大部分悬浮物在初沉池中去除,出水自流进入级接触氧化池，污水在池内进行水解酸化，将难生 物降解的大分子有机物分解为易于生物降解的小分子有机物。级接触氧化池出水自流进入O级接触氧化池，由于污水经过前面的水解酸化，此时污水的可生化性大大提高，利用高效生物填料上附着的大量微生物来彻底去除污水中的有机物。同时，利用好氧微生物在其内进行硝化反应，将污水中的氨氮（NH3-N）转化为亚硝酸盐（NO2 ）和硝酸盐（NO3 ），为级接触氧化池的反硝化反应提供良好的条件。污水的脱氮机理就是利用A/O接触氧 化池中不断循环的反硝化—硝化反应进行的。同时接受后续O级接触氧化池的回流污水，利用兼性微生物，在其内进行反硝化反应，将在O级接触氧化池中硝化反应产生的亚硝酸盐和硝酸盐还原为N2或N2O、 NO。

本工程采用针对性强，投资低，能耗少，运行费用省，近远期结合较好的AAO工艺。AAO工艺是一种典型的脱氮除磷工艺，其主要由厌氧段、缺氧段、好氧段组成。本工程采用AAO工艺完成脱氮除磷。原污水和回流污泥一起进入生物选择段，进行泥水合和生物相优选，进入厌氧段实现磷的释放后进入缺氧段，硝化液通过内循环回流到缺氧段前，在缺氧反应段中完成反硝化脱氮后进入好氧段，好氧反应段中实现BOD去除、硝化和磷的吸收去除。

在活性污泥系统中，微生物对基质浓度十分敏感，当进水浓度和有机负荷较低时，基质的去除主要通过胞外氧化，而在有机负荷较高时，则在微生物处于饥饿状态下，很多低分子可溶性基质将进入微生物细胞内存储，这种外源和内源代谢的交替循环是稳定间歇运行和控制丝状菌繁殖的有利条件。在基质浓度高时，絮凝性微生物生长速度较快，能迅速吸收吸附低分子可溶性有机物，而丝状菌在此条件下繁殖速度慢，缺乏竞争力，从而能防止污泥膨胀，相反，当基质浓度低时，丝状菌的繁殖能力超过非丝状菌，废水中所含一定量的可溶性有机物会导致污泥膨胀。

在AAO生物处理池前端设置生物选择段，生物选择段采用厌氧状态运行。在厌氧条件下，进入生物选择段的污水能在起始反应阶段迅速被聚磷菌所吸附吸收并转化成PHB（聚β羟基丁酸）在VFA的诱导下细胞内聚磷经水解成正磷酸盐释放到水溶液中，这一环境条件使聚磷菌在微生物生存竞争中占优势并得以大量繁殖，从而实现了生物活性的选择性要求，防止了丝状菌繁殖的污泥膨胀问题。

经过生物选择段后的污水首先进入厌氧区，在厌氧区、缺氧区中分别完成除磷、脱氮功能。在好氧区内进行曝气充氧，主要完成降解有机物和硝化过程。在AAO生物反应池好氧区末端设有内回流泵，泥水混合液通过内回流泵不断地从好氧区抽送至缺氧区中，完成脱氮过程。（混合液内回流量视脱氮程度求得，一般约为进水流量的200%）。

（1）本工艺在系统上可以称为较简单的同步脱氮除磷工艺，总的水力停留时间少于其他同类工艺；

（2）在厌氧(缺氧)、好氧交替运行条件下，丝状菌不能大量增值，不会发生污泥膨胀，SVI值一般均小于100，有利于生物处理后泥水分离；

（3）运行中不需投药，两个A段只需轻缓搅拌，以不增加溶解氧浓度，运行费用较低。

（4）由于厌氧、缺氧和好氧三个区严格分开，有利于不同微生物菌群的繁殖生长，因此脱氮除磷效果较好。

（5）增加了生物选择段，实现了生物活性的选择性要求。

工艺特点
1、采用成熟的A/O/O生化处理工艺路线，具有良好的去除污水中的有机物和较好的脱氮功能，以满足排放标准的要求；

2、具有较好的耐冲击负荷能力，以适应水质、水量变化的特点；

3、采用污泥前置回流硝解工艺，大大降低污泥的生成量；

4、采用新型填料，挂膜快，寿命长，处理见效快；

5、充分考虑二次污染产生的可能性，将其影响降低至zui低程度；

6、采用集中控制、自动化运行，易于管理维修，提高系统可靠性、稳定性。

7、系统处理设施可全部设置在地表以下，不占地表面积，可作绿化，又利于防冻。

二次污染防治

1、臭气防治
a、污水站各池体均被密闭，以防臭气外逸。

、各可能产生异味的池体分别设置空气管进行曝气和好氧消化，从而尽可能减少异味产生。

2、噪声控制
a、系统设施设计在厂区角落，对外界影响小。

、风机选用低噪声型，本机噪声≤80d，风机进出口均采用消声器，底座用隔震垫，进出口风管用可挠橡胶软接头等减震降噪措施。

c、确保周围环境噪声 ：白天≤60d，晚上≤ 50d

3、污泥处理
a、污泥由二沉池排放,大量回至一级生物处理池，从而减少污泥产量。

、污泥处理过程中产生污泥部分排入污泥池进行重力浓缩和好氧消化分解，从而减少污泥体积，提高污泥稳定性。

c、污泥池内剩余污泥由清洁管理部门定期抽吸外运，从而有效地解决污泥出路避免二次污染的产生。

4、防腐
本设计方案中土建构筑物采用钢筋砼结构，主要设备采用碳钢防腐。设备刷环氧煤沥青。设备池内管道采用优质工程管道AS，以确保整体使用寿命达三十年以上。
