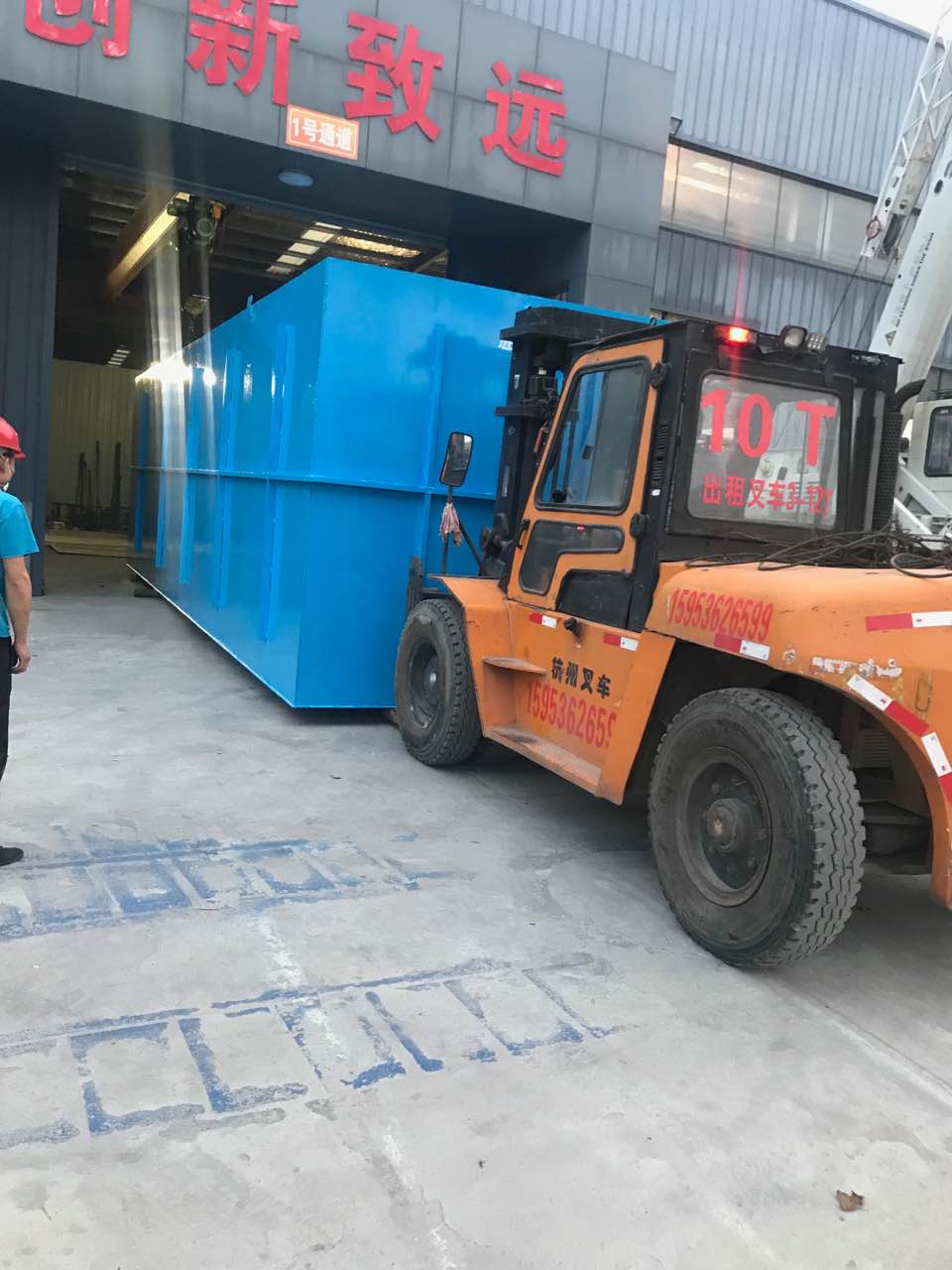

WSZ-AO-3m3/h地埋式一体化污水处理设备

我们是*的环保企业，*生产大中小型地埋式一体化污水处理设备，自产自销、批量生产，质量绝对让您满意。

公司常年供应污水处理设备，地埋式一体化污水处理设备，小型医院污水处理设备，生活污水处理设备，加药装置等，我们都是针对不同的项目采取不同的设备工艺，设备体积小，安装方便，维护简单。
地埋式一体化污水处理装置设备结构设计

（1）构筑物使用年限：按照《建筑结构可靠度设计统一标准》，本工程各建构筑物主体结构的设计使用年限为50年；

（2）抗震等级：按照《建筑工程抗震设防分类标准》以及《建筑抗震设计规范》，本工程建构筑物均按丙类建筑，建筑按抗震设防烈度8度实施抗震构造措施；

（3）安全等级：按照《混凝土结构设计规范》以及《砌体结构设计规范》，本工程各建构筑物结构的安全等级为二级；

（4）环境类别：按照《混凝土结构设计规范》，本工程混凝土结构的环境类别为二类a。

建筑设计

本污水处理站处理规模根据地形、周围环境以及进、退水水位置进行合理布置，工程总占地面积约40㎡，调节池采用地下钢筋混凝土池体，其余主体构筑物采用地埋式钢结构设备，构筑物上面覆土，植草绿化，适当配以低灌点缀，整个处理站可采用竹篱笆或铁艺围栏进行围挡。

调试步骤

1）将清水注入气浮池，以检查池各部分有无渗漏情况。

2）对溶气水泵灌水排气，待启动后，逐渐打开出口水管阀门，直至全部开足。

3）待溶气罐内水位上升，压力达到水泵所能提供的zui大值时，突然打开溶气罐出水阀门，以高压水冲洗溶气管，如此反复几次。接着启动空压机，待溶气罐内气压达490kPa时，同样，突然打开溶气罐出水阀门，以急速的气流再次冲洗溶气管道，并重复几次。zui后，仍以高压水冲洗几次。这样多次操作，直至溶气管道冲静，然后关闭溶气水泵和空压机。

4）打开接触室及反应室的放空阀门，使水位下降至一定高度或放空。

5）逐个安装上释放器，并用手旋紧。（不必用扳手拧紧）

6）重新开启溶气水泵和空压机，待空压机的压力超过水泵的压力时，稍稍打开闸阀，使气水同时进入溶气罐溶气，注意不能将气阀开的过大，以免空压机压力急剧下降而产生水倒灌的现象。

7）当观察到溶气罐水位指示管有一米左右水深时，应全部打开溶气罐出水阀门，并在接触室观察溶气水的释气情况及效果。

8）用闸阀调控空压机的供气量，直至溶气罐的水位基本稳定在0.6-1.0米范围内（既不淹没填料，也不能过低），少量的水位升降可用微启溶气罐放气阀予以调整。将出水阀完全打开，防止出水阀门处截留，气泡提前释出。

9）待溶气与释气系统完全正常后，开启进水阀门，同时投入稍过量的混凝剂。

10）控制进水阀门，以限制进水量在设计水量范围之内。

11）在运转初期要不断检验主要水质指标。不合格的出水，应通过超越管道直接排入下水系统，或回至集水池。合格后，才进入后续处理构筑物。如处理水质过好，可逐渐减少药剂投加量，直到正常。

12）控制气浮池出水阀门，将气浮池水位稳定在集渣槽口，待水位稳定后，用流量计、水表等设备测量处理水量，并用进出水阀门进行调节，直至达到设计流量为止。
高效混凝沉淀池＋滤池

工艺原理：二级出水经提升泵房提升后，进入机械加速澄清池（高效混凝沉淀池）进行混凝和沉淀分离，随后进入气水反冲洗滤池，滤后水消毒后可达标排放。

机械加速澄清池属泥渣循环型澄清池，是集混合、絮凝、沉淀于一体的构筑物，其特点是利用机械搅拌的提升力作用来完成泥渣回流和接触反应，生产能力高，处理效果好，可去除二级处理出水中剩余的胶体、悬浮颗粒、CODcr等污染物，降低水中溶解性磷酸盐、钙、镁离子和某些重金属浓度。

高效混凝沉淀池由三个主要部分组成：一个“反应池”，一个“预沉池－浓缩池”以及一个“斜管分离池”。高效混凝沉淀池生产能力高，处理效果好，可去除二级处理出水中剩余的胶体、悬浮颗粒、CODcr等污染物，降低水中溶解性磷酸盐、钙、镁离子和某些重金属浓度。

V型滤池为重力式快速滤池，可进一步去除水中的悬浮物、CODcr、BOD5、磷、色度、细菌等。采用均粒石英砂滤料，滤层厚度大，截留细小的悬浮物，滤速较高，过滤周期长；冲洗采用气水联合反冲和表面扫洗；冲洗时，滤层呈微膨胀状态；V型进水槽（冲洗时兼作表面扫洗布水槽）和排水槽沿池长方向布置，池面积较大时，有利于均匀布水。

D型滤池是快滤池的一种。它采用863纤维滤料，小阻力配水系统，气水反冲洗，恒水位或变水位过滤方式。D型滤池具备传统快滤池的主要优点，同时运用了DA863过滤技术，多方面性能优于传统快滤池，是一种实用、新型、高效的滤池，可进一步去除水中的悬浮物、CODcr、BOD5、磷、色度、细菌等。

翻板滤池是具有世界水平的气水反冲滤池。所谓“翻板”是因为该型滤池的反冲洗排水阀（板）在工作过程中从0o～90o范围内来回翻转而得名。翻板滤池的反冲洗系统、排水系统与滤料选择方面有新的技术型突破，因为滤池拥有自己独特的过滤技术，允许滤料任意组合，有较好的截污能力。同时具有特殊的反冲洗系统，不需洗砂排水槽，反冲洗强度大，滤料不会流失，耗水量少且滤料冲洗的干净，反冲洗时间短，反冲洗周期长，基建投资省，运行费用低，施工简单等一系列优点。

压滤机操作规程

1、所有规格压滤机上面所放滤板数量均不能少于铭牌规定的数量，压紧压力、进料压力、压榨压力与进料温度均不能超过说明书规定范围。滤布损坏应及时更换液压油。一般环境下半年更换一次液压油，灰尘大的环境下1-3个月更换一次及清洗一次油缸、油箱等所有液压元件。

2、机械式压滤机传动部位丝杆、丝母、轴承、轴室及液压型机械型滑轮轴等每班应加注2-3次液态润滑油，严禁在丝杆上抹干式钙基脂润滑油，严禁在压紧状态下再次启动压紧动作，严禁随意调整电流继电器参数。

3、液压式压滤机在工作时油缸后禁止人员停留或经过，压紧或退回时必须有人看守作业，各液压件不得随意调整，以防压力失控造成设备损坏或危及人身安全。

4、滤板密封面必须清洁无褶皱，滤板应与主梁拉垂直且整齐，不得一边偏前一边偏后，否则不得启动压紧动作。拉板卸渣过程中严禁将头和肢体伸入滤板间。油缸内空气必须排净。

5、所有滤板进料口必须清除干净，以免堵塞使用损坏滤板。滤布应及时清洗。

6、电控箱要保持干燥，各种电器禁止用水冲洗。压滤机必须有接地线，以防短路、漏电。
污水处理设备的操作流程

一、安装调试人员首先要打开进水阀门、出水阀门，启动设备进水提升水泵，将调节池（可土建）的污水输送到地生活污水处理设备中开始。

二、对于初次使用及调试的设备，当水位达到设备 1/2 高度时停止水泵进水，打开风机进 水阀，开启风机，缓缓打开风机出风阀，向接触氧化池内曝气48 小时后再启动进水提升水泵将污水加入至设备 3/4 处，再向池内曝气 24 小时；

三、工作人员要用手触摸填料是否有粘状感，同时观察水体微生物生长情况，直至填料上生长出一层橙黄色生物膜，方可连续向设备输送污水，水量应逐步增加至设计 水量；

四、定时观察水中微生物生长情况，发现异常应及时控制进水水量加以调整；

五、要观察二沉池水流流态，出水堰集水必须均匀，一般每隔 24 小时必须排泥一次，排泥时打开排泥电磁阀，利用气提方式将二沉池内的污泥提升至污泥池；

六、地埋式污水处理设备根据需要在消毒池内加入消毒剂（氯晶片等） ，二沉池来水经过消毒剂加药罐，药剂部分溶解，达到消毒的目的。经处理过的水在清水箱内停留约 0.5 小时后，就达到了排放要求，可以向外界受水体排放；

七、设备调试结束并正常运行后，系统即可进入自动运行。现场将水泵、风机的操作切换在自动运行状态，由于电气操作控制柜是利用 PLC 自动控制程序， 在设备出厂前就已经加以了程序编制（一般每班各切换一次） ，运行时不必另行设置；

 八、使用方应不定期对出水水质按照环保排放要求进行检测，以保证地埋式污水处理设备正常运行。

设备的吊装就位

1、地埋式一体化污水处理设备运抵调试现场后，用合适吨位吊车将污水处理设备吊放到调试指定位置，设备摆放方向不能放错相互之间距必须准确，以便于后续工作的进行。

2、污水处理设备外部污水管路、电路、桥架安装。

3、设备就位后开始外部管路安装、电路连接、桥架安装。

4、外部各管路连接接口要无油污，用砂纸将连接口打磨并涂上一层胶水或垫橡胶垫，待胶水层稍干后在进行管路连接，要求连接管路处不能渗漏。

5、电控柜摆放在主体设备侧边,外部电路把电控制柜控制线、污水设备连线、电控柜与电源接通，电源线与污水设备接线时注意污水设备间风机、电机的转向。

6、在设备布线时，要把设备之间应安装的桥架固定完毕，为接电源线走线做准备。

7、内部电路、管路连接。

8、内部电路、管路连接必须严格按照生产厂家所提供的内部电、管路布线图连接。
厌氧生物滤池简介

1、厌氧生物滤池的作用原理

1）、过滤作用：填料截留过滤进水中的大的颗粒物和悬浮物；

2）、水解作用：厌氧微生物可以将大分子的不溶性的物质水解转化为小分子的可溶性的物质；

3）、吸收作用：厌氧微生物吸附、吸收水中的有机污染物，一部分用于自身的生长繁殖，一部分以沼气的形式通过U型水封出；

4）、脱氮作用：将接触氧化床出水回流至厌氧滤池，厌氧微生物中的反硝化菌可以利用回流水中的硝态氮并将其转化为氮气，以去除污水中的氮物质。

农村污水经厌氧滤池处理后，降低了悬浮物、有机污染物以及氮的浓度，也降低了后续的接触氧化床的负荷。 2、接触氧化床的作用原理

1）、吸附作用：好氧微生物在填料上生长繁殖过程中相互部结形成表面积较大的、浓度较高的生物膜，可以大量吸附水中大部分的有机污染物，使污染物浓度降低；

2）、摄取、分解作用：在向反应器内不断通空气的情况下，好氧微生物可以将吸附的有机污染物作为营养物质摄体内，进行代谢，一部分用于自身的生长繁殖，一部分转化为二氧化碳和水。

接触氧化床使农村污水中的有机污染物浓度进一步降低，出水CODcr、BOD5去除率达到80%以上，可以达到国家污水排放二级标准。

3、沉淀池的工作原理

1）、利用重力作用使接触氧化床出水中比重大于水的悬浮污泥下沉至池底，从而使之从水中去除，保证较好的出水水质；

2）、沉降至底部的污泥并自动返回至接触氧化床，以维持接触氧化床的污泥浓度。

4、消毒池 通过采用固体氯对出水进行消毒，可有效杀死水中的细菌、大肠杆菌、*等致病微生物，处理后的水清亮透明，无臭味，细菌数和大肠杆菌数均可符合国家污水排放标准。
地埋式污水处理一体化设备可埋入地表以下，地表可作为绿化或广场用地，因此该设备不占地表面积，不需盖房，更不需采暖保温。污水处理由二级池子组成，一级为钢筋混凝土结构，埋深较大，另一组为钢结构，埋深较浅。钢结构池采用国内首创的互穿网络防腐涂料进行防腐。它是一种橡胶网络与塑料网络互相贯穿形成互穿网络聚合物，它能耐酸、碱、盐、汽油、煤油、耐老化、耐冲磨，能带来锈防锈。设备一般涂刷该涂料之后，防腐寿命可达15年以上。污水处理设备中的AO生物处理工艺采用推流式生物接触氧化池，它的处理优于完全混合式或二、三级串联完全混合式生物接触氧化池。并且它比活性污泥池体积小，对水质适应性强，耐冲击性能好，出水水质稳定，不会产生污泥膨胀。同时在生物接触氧化池中采用了新型弹性立体填料，它具有实际比表面积大，微生物挂膜、脱膜方便，在同样有机负荷条件下，比其它填料对有机物的去除率高，能提高空气中的氧在水中溶解度。

由于在AO生物处理工艺中采用了生物接触氧化池，其填料的体积负荷比较低，微生物处于自身氧化阶段，因此产泥量较少。此外，生物接触氧化池所产生瀚污泥的含水率远远低于活性污泥池所产生污泥的含水率。因此，污水经污水处理设备后所产生的污泥量较少，一般仅需90天左右排一次泥。污水处理设备除了采用了常规的鼓风机消音措施外（如隔振垫、），还在鼓风机房内壁设置了新型吸音材料，使设备运行时的噪音低于50分贝，减轻了对周围环境的影响。污水设备配有土壤脱臭设施。其利用钢筋混凝土结构池体上部空间设置改良土壤及布气管。当恶臭成份通过土壤层溶解于土壤所含的水份中，进而由于土壤的表面吸附作用及化学反应转入土壤，zui终被其中的微生物分解而达到脱臭目的。污水处理设备配套全自动电器控制系统及设备损坏报警系统，设备可靠性好，因此平时无需专人管理，只需每月季度的维护和保养。

技术参数

地埋式污水处理一体化设备去除有机污染物及氨氮主要依赖于设备中的AO生物处理工艺。其中工作原理是在，由于污水有机物浓度很高，微生物处于缺气状态，此时微生物为兼性微生物，它们将污水中的有机氨转化分解为NH3-N，同时利用有机碳作为电子供体，将NOˉ2-N、NOˉ3-N转化为N2，而且还利用部分有机碳源和NH3-N合成新的细胞物质。所以池不仅具有一定的有机物去功能，减轻后续好氧池的有机负荷，以利于硝化作用的进行，而且依靠原水中存在的较高浓度有机物，完成反硝化作用，zui终消除氮的富营养化污染。在O级，由于有机物浓度已大幅度降低，但仍有一定量的有机物及较高的NH3-N存在。为了使有机物得到进一步氧化分解，同时在碳化作用处于完成情况下硝化作用能顺利进行，在O级设置有机负荷较低的好氧生物接触氧化池。在O级池是主要存在好氧微生物及处氧型细菌（硝化菌）。其中好氧微生物将有机物分解成CO2和H2O；自养型细菌（硝化菌）利用有机物分解产生的无机碳或空气中的CO2作为营养源，将污水中的NHˉ3-N转化成Nˉ2-ON、Nˉ3-ON、O级池的出水部分回流到池，为池提供电子受体，通过反硝化作用zui终消除氮。
污水处理技术说明

2）生物接触氧化法

生物接触氧化法属于生物膜法，具有以下优点和特点：

生物接触氧化法生物池内设置填料，由于填料的比表面积大，池内充氧条件好，生物接触氧化池内单位容积的生物体量都高于活性污泥法曝气池及生物滤池，因此生物接触氧化池具有较高的容积负荷；由于相当一部分微生物固着生长在填料表面，生物接触氧化法可不设污泥回流系统，也不存在污泥膨胀问题，运行管理方便；

由于生物接触氧化池内生物固体量多，水流属于完全混合型，因此生物接触氧化池对水质水量的骤变有较强的适应能力；

由于生物接触氧化池内生物固体量多，当有机物容积负荷较高时，其F/M（F为有机基质量，M为微生物量）比可以保持在一定水平，因此污泥产量可相当于或低于活性污泥法；

采用A/O生物处理工艺是近几年来国内外环保工作者用以解决污水脱氮的主要方法，该方法具有如下特点：

利用系统中培养的硝化菌及脱氮菌，同时达到去除污水中含碳有机物及氨氮的目的，与经普通活性污泥法处理后再增加脱氮三级处理系统相比，基建投资省、运行费用低、电耗低、占地面积少。

A/O生物处理系统产生的剩余污泥量较一般生物处理系统少，而且污泥沉降性能好，易于脱水。

A/O生物法较一般生物处理系统相比耐冲击负荷高，运行稳定。

A/O生物处理系统因将NO2-N转化成N2，因此不会出现硝化过程中产生NO2-N的积累，而1mg/ NO2-N会引起1.14mgCOD值，因此只硝化时，虽然氨氮浓度可能达标，但COD浓度却往往超标严重。采用A/O生物处理系统不仅能解决有机污染，而且还能解决氮和磷的污染，使氨氮的出水指标小于15mg/l。总之，经过本工艺流程，出水的各项指标均能达到《污水综合排放标准》GB8978-96。

3）污水处理工艺流程

本污水主要工艺过程设计如下：污水通过机械格栅拦污后的污水直接进入调节池，设置调节池的目的调节污水的水量和水质，为防止悬浮物在调节池内沉淀，在调节池底布有穿孔曝气管，采用间隙曝气。

本工程污水中有机成份较高，BOD5/CODcr=0.5，可生化性较好，因此采用生物处理方法大幅度降低污水中有机物含量是zui经济的。由于污水中氨氮及有机物含量较高，特别是有机氮，在生物降解有机物时，有机氮会以氨氮形式表现出来，氨氮也是一个重要的污染控制指标，因此污水处理采用缺氧好氧A/O生物接触氧化工艺，即生化池需分为池和O级池两部分。调节池内污水采用污水提升泵提升至生化池，进行生化处理。在池内，由于污水中有机物浓度较高，微生物处于缺氧状态，此时微生物为兼性微生物，它们将污水中有机氮转化为氨氮，同时利用有机碳源作为电子供体，将NO2--N、NO3--N转化为N2，而且还利用部分有机碳源和氨氮合成新的细胞物质。所以池不仅具有一定的有机物去除功能，减轻后续O级生化池的有机负荷，以利于硝化作用进行，而且依靠污水中的高浓度有机物，完成反硝化作用，zui终消除氮的富营养化污染。经过池的生化作用，污水中仍有一定量的有机物和较高的氮氨存在，为使有机物进一步氧化分解，同时在碳化作用趋于完全的情况下，硝化作用能顺利进行，特设置O级生化池。

池出水自流进入O级池，O级生化池的处理依靠自养型细菌（硝化菌）完成，它们利用有机物分解产生的无机碳源或空气中的二氧化碳作为营养源，将污水中的氨氮转化为NO2--N、NO3--N。O级池出水一部分进入沉淀池进行沉淀，另一部分回流至池进行内循环，以达到反硝化的目的。在和O级生化池中均安装有填料，整个生化处理过程依赖于附着在填料上的多种微生物来完成的。在池内溶解氧控制在0.5mg/l左右；在O级生化池内溶解氧控制在3mg/l以上，气水比15:1。

O级生化池一部分出水回流进入池，；一部分流入竖流式沉淀池，进行固液分离。

沉淀池固液分离后的出水自流进入消毒池，用固体氯片消毒后即可直接排放。

沉淀池沉淀下来的污泥由气提装置，一部分提升至池，进行内循环；一部分提升至污泥池；污泥池内的污泥定期采用粪车外运作农肥处理。

设备的安装

1、挖基坑：

（1）根据型号的大小，必须进行放坡，放坡大小根据土质情况及产品顶部以上的覆土厚度，放坡角度为30°-50°。

（2）挖槽深度及污水管道相连接的进出水口标高，在计算标高时，要预留槽底200mm铺砂尺寸；挖出的土堆放在距槽坑四周5米以外，防止土的侧压造成塌方，另外也给吊装预留工作场地。

（3）遇有地下水时应首先对地下水排除，根据示意图尺寸及要求进行基础处理，基层夯实，后进行铺砂。铺砂200mm并找平，砂内不允许有尖角、石块等杂物。

（4）无地下水时，对基础进行夯实、铺砂，根据示意图及要求进行基础处理。

（5）在遇有地下水为较高的地区，可采用提高降水挖槽，也可采用明降水挖槽。采用明降水挖槽时，必须做好施工前的准备工作。 具体作法如下：

坑槽挖好后，如遇坑槽内有泥浆，应再挖深20-30cm，将深坑槽内的水抽净后铺设干性混凝土，使之找平，确保产品安装后沉降一致；
一体化生活污水处理技术是指将污水处理设施中的主体构筑物埋在地下或半地下的污水处理技术。

一体化生活污水处理设备主要由以下特点：

1.占用空间少。在地埋式污水处理厂（站）设计中，考虑到地下空间和投资的限制，构筑物设计都比较紧凑技术上也尽量采用占地面积小的处理工艺。地下污水厂不需要考虑绿化带及隔离带等要求，故占地面积较小。如日本神奈川县叶山镇地下污水处理厂占地面积仅是地上污水处理厂占地面积的1/3.

2.噪音污染小。地下污水处理厂的主要处理设备均位于地下，许多机械的震动和噪声对地面建筑和居民基本没有影响，有效地防止了噪声对周围居民工作生活的影响。

3.臭味污染小。由于处于地下全封闭管理，地下污水处理厂可以对产生的臭气进行全面处理，对环境和周边居民生活不产生任何影响。英国的伊斯特本新奇地下污水处理厂虽然位于繁华的街道与海滩之间，但未对本区自然景观及居民生活产生任何不利影响。

4.节省土地资源。地下污水处理厂由于只有部分辅助构筑物建在地面上，占用土地资源很少，节省了城市开阔空间，不会使周边土地贬值，对于周边土地开发没有不利影响，对于寸土寸金的城市来说是一个很好的选择。地下污水处理厂上部价值也很高，可以用于绿化、公园等公益事业，也可用于商业开发。芬兰首都赫尔辛基地下污水处理厂仅仅办公室，职工活动中心部分车间及能量生产占位于地面，节省下来的用地规划了一处居民区，修建了一座8层住宅，总建筑面积达到15万m2，可容纳3500人居住。

5.温度较恒定。地下污水处理厂由于处于地下，除受进水水质的影响外，今本上不受外部环境的影响，特别是地下常年温差相较于地面温差要小，有利于各种生物处理工艺的运行。

6.环境适应能力强。地埋式污水处理设备可以用在各种不同环境中，在地理气候差异较大的中国南北都能适用，环境适应性强，且设备损耗较于地面污水处理设备小，经久耐用，有着良好的环境效益与经济效益。
