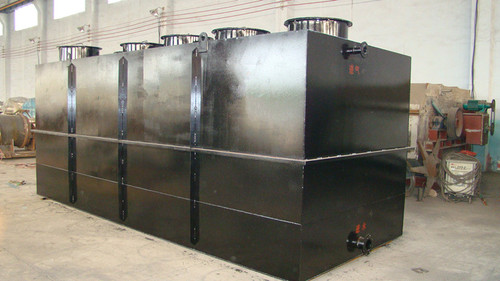

30m3/d一体化生活污水处理设备

                           保护碧海蓝天，我们携手同行。
【30m3/d一体化生活污水处理设备】主要组成部分
污水处理系统的结构比较复杂，设备较多，在氧化沟中其控制过程及原理大致相同，都是通过控制曝气机的转速来调节污水中的含氧量。
(1）进水系统。进水系统主要有进水管道和进水泵房组成，进水管道主要由粗格栅机和清污机组成，进水泵房主要有两台潜水泵组成。进水管道的主要功能是将污水中的大块物体排除，其中的粗格栅是根据程序设定的时间进行间歇工作，而清污机的运行和停止是根据粗格栅两侧的液位差来决定的，当液位差超过某个值时，启动清污机；当液位差小于某个值时停止清污机的运行。进水泵房中的潜水泵运行及停止是通过安装在泵房内的液位传感器来决定的，当液位较低时只启动一台潜水泵，当液位较高时启动两台潜水泵，若液位持续升高时，则输出报警以示意有故障发生。
(2）除砂系统。除砂系统主要由细格栅系统和沉砂池组成，细格栅系统是由细格栅机和转鼓清污机组成，沉砂池的主要设备是分离机。细格栅系统的主要功能是进一步净化污水中的颗粒物体，将污水中细小的沙粒滤除，其中的细格栅机是根据程序设定时间进行间歇工作，而转鼓清污机的运行和停止则根据细格栅两侧的液位差来决定，当液位差超过某个值时，启动清污机；当液位差小于某个值时停止清污机的运行，这和粗格栅系统的运行方式一致。沉砂池中分离机的运行和后续处理中的转碟曝气机的运行同步，即启动转碟曝气机的时候同时启动分离机，对沉砂池中的沙粒进行排除。
(3）氧化沟系统。氧化沟系统由氧化沟和污泥回流系统构成，氧化沟是工业污水处理系统中重要的环节，因此控制量较多，控制过程叫复杂，包括转碟曝气机和潜水搅拌机，污水回流系统主要有污泥回流泵构成。氧化沟的功能是对污水进行生化处理，分解污水中的有害物质，使其达到一定的水质标准，其中是转碟曝气机是关键设备，在氧化沟中设置有溶解氧仪对污水中的含氧量进行检测，根据其反馈到PLC的值来控制曝气机变频器的运行，改变污水中溶解氧的含量。潜水搅拌机的作用是推进水流，同时使氧化沟的污水和活性污泥处于剧烈的搅拌状态，使他们充分混合接触。使活性污泥的生化反应更加充分，这样才能大程度地分解污水中的有害成分。
(4）沉淀系统。沉淀系统主要设备为刮泥机，其功能是对进行氧化沟处理后的污水进行物理沉淀，将污泥和清水分离，刮泥机在整个系统启动后就开始持续运行。在该系统中用到一定化学药剂主要包括混凝剂、絮凝剂、复合碱等，主要用来调节改善混凝条件及絮凝体结构，利用高分子助凝剂的强烈吸附架桥作用，使细小松散的絮凝体变的粗大而紧密，容易发生沉降。
设备组成部分
（1）A级生化池
 为使A级生化池内溶解氧控制在0.5mg/l左右，池内采用间隙曝气。A级生化池的填料采用新型弹性立体填料，高度为2.0米。这种填料具有不易堵塞、重量轻、比表面积大，处理效果稳定等优点，并且易于检修和更换，停留时间为≥3.5小时。
（2）O级生化池
A/O生化池的填料采用池内设置柱状生物载体填料，该填料比表面积大，为一般生物填料的16～20倍(同单位体积)，因此池内保持较高的生物量，达到高速去除有机污染物的目的。曝气设备采用鼓风机及微孔曝气器，氧的利用率为30以上，有效地节约了运行费用。停留时间≥7小时，气水比在12：1左右。
 （3）沉淀池
污水经O级生化池处理后，水中含有大量悬浮固体物（生物膜脱落），为了使出水SS达到排放标准，采用竖流式沉淀池来进行固液分离。沉淀池设置1座，表面负荷为1.0m3/m2·hr。沉淀池污泥采采用气提设备提至污泥池，同时可根据实际水质情况将污泥部分提至A级生化池进行污泥回流，增加O级生化池中的污泥浓度，提高去除效率。
（4）消毒池
消毒池接触时间为30分钟。消毒采用二氧化氯消毒。投加量为4－6mg/L。经过生化、沉淀后的处理水再进行消毒处理。
（5）污泥池
污泥池有效容积8m3,沉淀池污泥用空气提升至污泥池进行常温消化，污泥池的上清液回流至接触氧化池内进行再处理，消化后剩余污泥很少。清理方法可用吸粪车从污泥池的检查孔伸入污泥底部进行抽吸外运即可。
（6）风机房、风机
风机设在风机房内，设有消声器，因此运行时噪声符合环保要求。
污水处理设备装置说明
a、格栅
格栅为固定式，材质为不锈钢网。设粗细两道，用于去除水中大颗料悬浮物和漂浮杂质。
b、调节池、提升泵
由于污水水质及水量波动较大，因此要有足够的调节池容量，才能使进入一体化污水处理设备的水质及水量稳定。
调节池配置潜污泵将废水提升至一体化污水处理设备。
c、水解酸化池
水解酸化池内装组合填料。废水在此池中在水解酸化微生物的作用下，大分子有机杂质水解酸化成小分子物质，有利于接触氧化池中好氧菌的分解。
d、生化处理
根据前述污水水质水量和排放要求，结合污水特征。本次生化系统将接触氧化池、沉淀池、污泥池、风机房、消毒出水池等部分合成一体，其各部分具有相应功能，部分之间相互连接，zui终出水达标，现分别阐述如下：
接触氧化池内配装填料。下部配置曝气器，并用ABS工程塑料管做成曝气系统，曝气系统的气源由专门配置的风机提供。
沉淀池上部设可调出水堰，以调节出水水位；下部设锥形沉淀区和污泥气提装置，气源由风机提供，污泥采用气提方式输送至污泥池。
污泥在污泥池停留时间约为60天。系统沉淀产生的污泥以气提方式排入污泥池，污泥在此浓缩沉降并储存，池底部设曝气管以防污泥厌氧消化产生沼气，并使污泥氧化减少污泥总量；浓缩污泥定期由粪车抽吸外运。污泥池上部设上清液回流装置，使上清液溢流至酸解池。
消毒接触池需土建，外置消毒设备
e、防腐措施
a、设备箱体、污水管、污泥管等工艺管道采用镀锌管或经防腐处理的钢管，曝气管采用ABS管，以耐腐蚀。
b、为延长设备及构筑物的使用寿命,采用环氧树脂漆防腐涂料对设备管道防腐，内外各涂三道。
C、防腐使用标准为30年。
g、电气控制
本污水处理设备采用电器编程集中自动控制，一旦自动控制失灵或变更使用工艺所需时，本系统可进行人工控制，以信号指示运行正常与否。为了减少操作工的劳动强度，并实行运行操作自动化，水泵、风机能自动切换
污水处理设备装置用途：
1、各种生活污水，包括做饭污水、洗浴用水处理、娱乐场所排放水、洗衣房污水等污水处理项目。
2、与生活污水类似的各种工业污水处理工程。
2、宾馆污水处理、饭店污水处理、疗养院污水处理、医院污水处理、诊所污水处理。
3、车站污水处理、飞机场污水处理、海港码头污水处理、船舶厂污水处理设备。
4、住宅小区污水处理、别墅区污水处理、商务楼污水处理、新农村污水处理、集镇生活污水处理。
5、水产加工厂污水处理、畜牧加工厂污水处理、鲜奶加工厂污水处理和各种工厂的生产、生活污水处理。
6、工厂生活污水处理、矿山生活污水处理、*污水处理、学校食堂污水处理、旅游点污水处理、高速公路服务区和收费站污水处理、风景区污水处理设备。
7、食品加工厂污水、冷冻库污水、肉类加工厂污水、屠宰厂污水、养殖厂污水、酿造厂污水处理。
鲁盛环保售后服务
1、质量保证计划按以下几点执行：
a.供方所供货源的检验和控制严格执行ISO9000国际质量体系认证标准，保证所供货源质量优良合格，同时做好货源的检验和控制的相关文件。
b.供方外购的设备或材料的技术文件的控制严格按ISO9000国际质量体系认证标准执行，做好技术文件的备案及存档。
c.现场施工按相关标准监督进行。
2、设备生产过程检验试验内容。
2.1.所有设备在生产过程中做好设备的过程控制及检验，根据工作进度及时进行工厂检验、试验和现场试验，以证实材料、工艺及性能满足所采用的标准要求。
2.2.检验、试验工作在工厂进行。
2.3.各阶段检验、试验不能满足标准、规范及性能要求时，供方及时进行调整、修改和补充，直至满足要求并得到需方认可为止。
2.4.供方制定的检验、试验计划中包括下列项目：
a焊缝无损探伤检验。
b.水压试验。
3、积极配合用户、环保部门及相关设计院进行方案论证和设计，做好售前服务。
4、设备质保期为一年。
5、无偿及时提供系统设备平面布置图、设备制造总图、安装图等。
6、质保期后，提供产品终身有偿维护及修理。
7、在设备安装、调试期间，及时派有经验的技术人员及工人到现场指导安装调试。
8、在质量保证期满后，我公司无偿提供产品的技术咨询，并负责产品的维修，并以优惠价格提供备品备件。
9、我公司为用户提供全天候、全方位服务，用户若来电或来函，保证12小时内答复。
10、设备安装调试期间，我公司严格把好设备安装关，派技术人员在现场服务，及时处理现场出现的制造质量问题和向外购配套厂家反馈质量信息，提出服务要求，并催促配套厂家及时派人员到现场处理质量问题。
11、设备在使用期间，凡质量问题，我公司均能够及时提供用户的技术服务要求，在质量保证期内，用户发出通知后，我公司及时提供维修服务，免费修理或更换损坏的零、部件，以保证设备的正常运行。
调试说明
一、工作原理：
污水处理设备去除有机物污染及氨氮主要依赖于设备中的AO生物处理工艺。其中工作原理是在A级，由于污水有机物浓度很高，微生物处于缺氧状态，此时微生物为兼性微生物，它们将污水中的有机氮转化分解成NH3-N，同时利用有机碳作为电子供体，将NO2-N、NO3-N转化成N2，而且还利用部分有机碳源和NH3-N合成新的细胞物质。所以A级池不仅具有一定的有机物去除功能，减轻后续好氧池的有机负荷，以利于硝化作用的进行，而且依靠原水中存在的较高浓度有机物，完成反硝化作用，zui终消除氮的富营养化污染。在O级，由于有机物已大副度降低，但仍有一定量的有机物及较高NH3-N存在。为了使有机物得到进一步氧化分解，同时在碳化作用处于完成情况下硝化作用能顺利进行，在O级设置有机负荷较底的好氧生物接触氧化池。在O级池中主要存在好氧微生物及自氧型细菌（硝化菌）。其中好氧微生物将有机物分解成CO2和H2O；自养型细菌（硝化菌）利用有机物分解产生的无机碳或空气中的CO2作为营养源，将污水中的NH3-N转化成NO 3-N、NO 3-N，O级池的出水部分回流到A级池，为A级池提供电子接受体，通过反硝化作用zui终消除氮污染。
二、主要特点：
1、污水处理设备可埋入地表以下，地表可作为绿化或广场用地，因此该设备不占地表面积，不需盖房，更不需采暖保温。
2、污水处理设备由五级池子组成，采用内衬玻璃钢4mm，防腐寿命可达10年以上。
3、污水处理设备中的AO生物处理工艺采用推流式生物接触氧化池，它的处理效果优于完全混合式或二、三级串联完全混合式生物接触氧化池。并且它比活性污水池体积小，对水质适应性强，耐冲击性能好，出水水质稳定，不会产生污泥膨胀。同时在生物接触氧化池采用了新型组合填料，它具有实际比表面积大，微生物挂膜、脱膜方便，在同样有机负荷条件下，比其他填料对有机物的去除率高，能提高空气中的氧在水中溶解度。
4、由于在AO生物处理工艺中产用了生物接触氧化池，其填料的体积负荷比较底，微生物处于自身氧化阶段，因此产泥量较少。此外，生物接触氧化池所产生污泥的含水率远远底于活性污泥池所产生污泥的含水率。因此，污水经污水处理设备后所产生的污泥量较少，一般仅需90天左右排一次泥。
5、污水处理设备采用了低噪音回转风机，使设备运行时的噪音低于60分贝，减轻了对周围环境的影响。减轻了噪音、降低了能耗，节约了运行费用。
6、污水处理设备配有土壤脱臭设施。其利用钢筋混泥凝土结构池体上部空间设置改良土壤及布气管，当恶臭成份通过土壤层溶解于土壤所含的水份中，进而于土壤的表面吸附作用（或排入下水道排放）及化学反应转入土壤，zui终被其中的微生物分解而达到脱臭目的。（本次采用的是直接接入调节池）
7、污水处理设备配套全自动电器控制系统及设备损坏报警系统，设备运行可靠。每天必须要有人看护，需专人管理，平时必须每月或每季度的维护和保养看护。
设备安装、调试和维护
安装：本设备由一组池子组成。池体埋入地下。要求四周挖掘宽度须比设备平面尺寸大500～600㎜以上。
根据安装图，用吊车将钢结构池体吊入（亦可现场制作），就位安装时须在我厂技术人员指导下进行，不能将箱体位子、方向放错，然后由我厂负责池子之间的管道连接。  钢结构池体要与基础预埋件焊接。以防地下水把设备浮起。 安装完毕后须把设备存满水，试验各管路接口不渗漏，方可用土填入设备四周与间隙中，并平整地面。把电控柜控制线与设备接通，电控柜与电源接通。接线时注意风机（布气系统）、水泵的转向。 设备安装后须保证下雨地面不积水，钢结构池体的上方不得压有重物，设备一般不抽空内部污水，以防地下水把设备浮起。
调试：调试工作由我厂负责（约需15天），为了加快调试进度，可投入菌种，为了避免菌流失，可减少进水量并启动风机（启动布气系统）进行曝气，直至填料上长出一层橙黄色生物膜，即已完成填料挂膜，然后将进水量增加至额定流量。完成填料膜后，再对A级生物池内微生物进行驯化，即逐渐减少曝气量，使A级生物池处于缺氧状态，使填料上微生物变为兼性微生物。然后对微生物进行适应性运转，直至达到设计要求。
设备维护保养：污水处理设备应建立一套定期保养制度，主要易损部件是阀门与水泵。定期检查阀门与水泵各部螺丝松动情况、填料层的松紧情况、轴承的温度和润滑油的油质和油量，保证各部件正常，同时检查消毒剂的投加量及剩余量。必要时可调整投加量并补充消毒剂。阀门及水泵须每运行2000-3000小时进行一次保养与维修。
电气安装与操作使用说明
自动工作过程
把开关拨至自动位置时：
A：提升泵：
2台提升泵功率分别为1KW，采用低中高液位浮球控制。当低液位断开时，2台污水提升泵都停止工作，中位液位接通时，1台提升泵自动运行，高位液位浮球接通时，2台提升泵工作，单泵运行每5小时提升泵相互交换一次。
B：污水回流泵：1台，功率为1KW
污水回流泵和提升泵联动
C：机械格栅：1台，功率为0.55KW
机械格栅和提升泵联动
D：电磁阀：1（2）台，220V
电磁阀每8小时工作3分钟。（可根据现场实际情况设定）
E：二氧化氯发生器：1台，220V  （电解法  ～1.5kw）
二氧化氯发生器和提升泵联动。
F：二台中间水池提升泵（进过滤器）3KW×2台
二台中间水池提升泵（进过滤器，一用一备。）提升泵功率分别为3KW，采用低液位浮球控制。当低液位断开时，提升泵停止工作，中位液位接通时，1台提升泵自动运行，单泵运行每4小时提升泵相互交换一次。
手动工作过程
把开关拨至手动位置时，按各注明按钮一次为开，再按一次为关。 手动工作时，如果短时间停电后再来电，各设备全部停止工作，如要继续工作，需重新开机。
安装与使用
1、将各用电器和电控柜按规定用电线联接起来，并检查接线是否正确。
2、检查输入电源电压是否正确。
3、检查各用电器是否符合要求，接地是否安全可靠。
4、以上条件符合要求，打开总空气开关，整个系统投入运行。
5、特别注意浮球接线、总线和上下位置不能接错，否则能引起水泵工作段时间后出现频繁开关的现象。
