地埋式生活污水处理设备250吨日处理

           地埋式生活污水处理设备250吨日处理
人本 — 以人为本，以自然为本，和谐工作，快乐生活。从人、客户、自然、环境的需求出发，不断研究、开发和提供高品质的产品与服务。创造富有活力的行业平台、管理模式和工作环境，不断为员工提供发展的空间和机会，实现企业与员工的共同成长与发展。相互信任、理解与包容，尊重每个人的人格、信仰、个性需求、健康生活方式与习惯，尊重每个人的自我发展与价值实现需要。

责任 — 环保报国，造福人类。以“保护生态环境，共创美好生活。”为己任，以“珍惜家园、科技为本、*治污、造福社会”为理念，积极进取，努力开拓，以科学、创新、标准、责任和态度确保为客户持续提供一流的产品和服务。同时，担当好企业应有的法律、社会和慈善责任，为建立人类生存与发展的美好环境与幸福生活而不懈努力。
起动及运行
1）培菌
（1）打开污水入口阀、VQ2、VQ3、VQ5、VQ6、VQ9；关闭VQ7、VQ8；
（2）将运行模式转换开关转向“培菌”；
（3）将粉碎泵、气泵一、气泵二、流程泵、排放泵转换开关转向“自动”；
（4）将电动阀转换开关转向“自动”；
（5）当缓冲柜液位达F2、序批柜液位至R2后，关闭污水入口阀；
（6）每二天启动一次“公海排放”程序后，加入新鲜污水；
（7）可以从取样口取出序批的污水，用100ml量筒观察活性污泥的培养状态如何，如达到1/3，则说明“培菌”工作完成。一般生的原污水培菌需要2-3周时间，如能加入“种泥”菌种可缩短培养时间。

2）正常运行
（1）公海排放
⑴ 将转换开关转向“正常运行”、“公海排放”；
⑵ 打开阀VQ2、VQ3、VQ5、VQ6、VQ9，关闭阀VQ7、VQ8；
⑶ 将粉碎泵、气泵一、气泵二、流程泵、排放泵、电动阀转换开关转向“自动”；
（2）膜法处理
⑴ 将转换开关转向“正常运行”、“膜法处理”；
⑵ 打开阀VQ2、VQ3、VQ5、VQ6、VQ7、VQ8、V1、V2、V3，关闭阀V5、V4、VQ9；
⑶ 将粉碎泵、气泵一、气泵二、流程泵、排放泵、紫外线消毒器转换开关转向“自动”；
⑷ 将电动阀转换开关转向“自动”；
3）应急排放
（1）将粉碎泵转换开关转向“自动”；
（2）打开阀VQ1、VQ3，关闭阀VQ2、VQ4；
（3）按下“应急排放”按钮。
4）化学清洗
（1）向药箱内加入3%NaOH溶液或漂粉精；
（2）打开加药泵盖板，将硅胶管压入后盖上盖板；
（3）将加药泵连接的硅胶管一头与阀C2相连，一头放置在药桶内；
（4）将另一根硅胶管一头与阀C1相连，一头放置在药桶内；
（5）关闭阀VQ7、V1、V2、V4，打开阀C1、C2；
（6）按下加药泵启动按钮；
（7）约60分钟后按下加药泵停止按钮；
（8）关闭阀C1、C2；
（9）拆下硅胶管，并将药桶带离现场；
5）清水清洗
（1）关闭阀VQ7、V1，打开阀V2、V4、V5；
（2）直至视流管中的水变清后关闭阀V2，V4。
6）污泥排放
（1）打开阀VQ4，VQ1,关闭阀VQ2、VQ3；
（2）手动启动粉碎排放泵，当排放污泥达到要求时，停止泵；
（3）将阀转向正常运行状态。
污水处理系统的调试
1、生化处理系统工艺调试
工艺调试是污水处理站投产前的一项重要工作，其重要性体现在以下几方面：1.是发现并解决设备、设施、控制、工艺等方面的问题，使污水处理设施能投入到正常运行；2.是实现工艺设计目标，即出水各项指标达到设计要求；3.是确定符合实际进水水量和水质的各项控制参数，在出水水质达到设计要求的前提下，尽可能地降低运行成本。
调试的主要内容有：*、带负荷试车，解决影响连续运行的各种问题，为下一步工作打好基础；第二、生物膜培养和驯化，主要是积累处理所需微生物的量并使生物膜适应现有的水质；第三、确定符合实际进水水质水量的工艺控制参数，在确保出水水质达标的情况下，尽可能降低能耗。
2、带负荷试车
在确定以上各步工作准备到位的情况下，听从指挥安排，逐步开启水处理设备、管道中间的所有阀门和其他关联的附件，操作过程要严格遵守各项操作规程（在调试期间可按相关操作规程和现场调试指令执行，调试结束后进一步完善所有各项操作规程），各*人员要适时观察和检查各处理单元及设备的运行情况，按工艺流程顺序启动其它设备。
3、主要水处理单元生物膜的培养
本水处理系统中的是该系统的主要处理单元，必须对水处理单元进行生物膜的培养才能保证整个工艺系统的正常运行。即要在缺氧池、接触氧化池内实现活性污泥的挂膜，形成生物膜，具体视现场情况（一般以处理后的出水水质达到设计要求来确定）确定。
a、生物池内*次作为原基菌水质应该采取生活污水和同类污泥菌进行驯化，调节PH值（6—9），即污泥澎胀活性后进行挂膜培养。
b、一般一个培驯周期为十五天，视生物相形成情况投加营养水原及物料，增加溶解氧的释入，定时观测活性污泥负荷及澎胀比例（水：泥为20—30%）。
c、达到（b）或载体形成生物膜，开始增添适量原生产污水，须约两周时间稳定水质逐步达到满负荷运转，同时应加大活性污泥回流，保持充足的污泥比例（15—20%）。
d、应定时定量开闭风机，测定溶解氧指数和微生物相的形成及活动情况，同时注意风机温度，确保设备正常运转。
e、每天检测一次微生物种类、物相、挂膜情况，定时定量补充养料，测定水质变化，确保生态平衡。
电气控制箱
警示：本装置操作人员必须首先熟读电气控制使用说明书，在没有弄懂操作程序前不得合上电源和任意按动电气控制箱上的按钮和拨弄《转换开关》!
警告：电气控制箱为强电控制设备，操作不当会引起人身伤害甚至生命危险！必须由*人员才可接触电气控制系统。
电控箱控制本装置各运动部件的启、停，开、关，运行由PLC程序控制。
1、粉碎泵
粉碎泵由控制箱《手动-停止-自动》转换开关控制，转向“手动”时，粉碎泵连续运行，转向“自动”时，粉碎泵受缓冲柜内液位控制，柜内液位达到中位时，粉碎泵自动启动，直至低位时停止。
2、流程泵
流程泵由控制箱《手动-停止-自动》转换开关控制，转向“手动”时，流程泵连续运行，转向“自动”时，流程泵受序批柜内液位控制，当序批柜内液位*液位，沉淀期结束后，流程泵启动，同时电动阀DV1打开，直至低位时停止。
3、排放泵
排放泵由控制箱《手动-停止-自动》转换开关控制，转向“手动”时，排放泵连续运行，转向“自动”时，排放泵受清水柜内液位控制，当清水柜内液位至中液位时，排放泵启动，直至低位时停止。
4、气泵
气泵一、气泵二由控制箱《手动-停止-自动》转换开关控制，转向“手动”时，气泵连续运行；转向“自动”时，受PLC程序控制启、停。
5、紫外线消毒装置
紫外线发生装置由控制箱《手动-停止-自动》转换开关控制，转向“手动”时，紫外线消毒装置连续运行；转向“自动”时，当排放泵启动，将清水柜内处理水泵入膜组进行过滤处理时，紫外线消毒装置启动，同时电磁阀VS1打开；排放泵停止时，紫外线消毒装置停止运行。
6、加药泵
加药泵由控制箱《加药泵启动》、《加药泵停止》按钮控制，按下《启动》按钮时，加药泵连续运行；按下《停止》按钮时，加药泵停止运行。
工艺设施
（1）格栅
在污水进入调节池前设置一道格栅，用以去除污水中的软性缠绕物、较大固颗粒杂物及飘浮物，从而保护后续工作水泵使用寿命并降低系统处理工作负荷。格栅井设置钢筋砼结构，格栅采用手动框式。
（2）调节池（集水池）  污水经格栅处理后进入调节池进行水量、水质的调节均化，保证后续生化处理系统水量、水质的均衡、稳定、又对污水中有机物起到一定的降解功效，提高整个系统的抗冲击性能和处理效果。  调节池设计为钢筋砼结构。
（3）水解酸化池  水解酸化池由池体、填料和布水系统组成。生物的厌氧发酵分为四个阶段：水解阶段；酸化阶段；酸性衰退阶段及甲烷化阶段。在水解阶段，固体物质降解为溶解性物质，大分子物质降解为小分子物质。厌氧反应池是把反应控制在第二阶段完成之前，故水力停留时间短，效率高，同时提高了污水的可生化性。
水解酸化池启动后，污水由布水系统进入池体，由池底向上流动，经细菌形成的污泥层和填料层时，污泥层对悬浮物、有机物进行吸附、网捕、生物学絮凝、生物降解作用，使污水在降解COD的同时也得以澄清。填料层的设置为提高水解酸化池污泥层的稳定性及微生物量起到积极作用，并起到了较强的截流作用，对去除水体的SS有较好的效果。
另外，兼氧状态下的水解酸化池内很适合反硝化菌的生长。水解酸化池利用原水中丰富的碳源，对来自生物接触氧化池的硝化混合液进行反硝化，将水中的硝态氮还原为N2排出，从而达到脱氮的目的。  水解酸化工艺水力停留时间短，一般为3-6小时，COD去除率20-30%，同时具有很强的抗冲击负荷能力，COD容积负荷为1-3kgCOD/m3.d。
（4）接触氧化池  生物接触氧化工艺主要由填料、曝气系统、进出水系统组成。通过投加填料，培养产生生物膜，有效的提高了活性污泥的浓度。与传统活性污泥法相比，停留时间短、抗冲击负荷能力强、处理效率高、污泥产量低。接触氧化池分为两级，总停留时间为3－6h，气水比8－12：1，池中采用新型弹性立体填料，比表面积大，微生物易挂膜，脱膜，在同样有机物负荷条件下，对有机物去除率高，能提高空气中的氧在水中溶解度。
（5）MBR膜池  膜生物反应器（Membrane Bio-Reactor,MBR）为膜分离技术与生物处理技术有机结合之新型态废水处理系统。以膜组件取代传统生物处理技术末端二沉池，在生物反应器中保持高活性污泥浓度，提高生物处理有机负荷，从而减少污水处理设施占地面积，并通过保持低污泥负荷减少剩余污泥量。主要利用沉浸于好氧生物池内之膜分离设备截留槽内的活性污泥与大分子有机物。膜生物反应器因其有效的截留作用，可保留世代周期较长的微生物，可实现对污水深度净化，同时硝化菌在系统内能充分繁殖，其硝化效果明显，对深度除磷脱氮提供可能。
在MBR工艺中，由于用膜组件代替了传统活性污泥工艺中的二沉池，可以进行高效的固液分离，克服了传统工艺中出水水质不够稳定、污泥容易膨胀等不足，从而具有下列优点：
1、高效地进行固液分离，抗冲击负荷能力强，出水水质优质稳定，可以完全去除SS，对细菌和*有很好的截留效果；
2、由于膜的高效截留作用，可使微生物完全截留在生物反应器内，实现水力停留时间(HRT)和污泥龄(SRT)的完全分离定；
3、生物反应器内能维持高浓度的微生物量，可高达10g/L以上，处理装置容积负荷高，大大减少了占地面积；
4、有利于增殖缓慢的微生物如硝化细菌的截留和生长，系统硝化效率得以提高。也可增长一些难降解有机物在系统中的水力停留时间，有效地将分解难降解有机物的微生物滞留在反应器内，有利于难降解有机物降解效率的提高；
5、MBR一般都在高容积负荷、低污泥负荷下运行，剩余污泥产量低，有效减少排泥量；
6、可以实现完全的自动控制，无人管理模式，操作管理方便；
7、生物膜反应器可以滤除细菌、*等有害物质，可节省加药消毒所带来的长期运行费用；
8、通过独特的运行方式，膜表面不易堵塞，膜清洗间隔时间长，洗膜方式简单易行，从而减少了设备维护工作。
（6）清水池  清水池主要用于储存膜抽吸出水，便于膜反洗及中水回用。
（7）污泥池  定期监测MBR膜池内污泥浓度，当污泥浓度过高时，通过污泥泵排放至污泥池，污泥池内敷设曝气管，使污泥进行好氧消化，经消化后所剩的污泥量极少，一般每年只需用吸粪车运出2－3次即可。
（8）设备间  设备间内主要有电器设备、风机、抽吸泵、反洗泵、加药设备等。设计时严格控制，防止曝气时污水倒灌。两台风机交替使用，为污水生物氧化及污泥好气消化提供足够的空气。也可使用水下曝气机提供空气，无噪音，并可不建泵房；两台抽吸泵交替使用，并定期对膜系统进行加药反洗。
（9）整个设备的基础或坑池视用户要求制作，可直接挖坑修平，装进设备后再将土埋上，也可先做砖墙结构成或混凝土结构的整池基础，设备就位后再盖上平板，同时设备与池边留有适当查修间隙。
设备辅机的维护及注意事项

A、风机的维护和检修
1．风机不要超负载运行，各润滑部分要符合规定要求，注意润滑油脂的质量及换加频率。
2．经常或定期倾听风机有无不正常响声，发现有内部碰撞或磨擦现现象，应立即停机检查，是不是轴承或齿轮磨损或变位所致。
3．风机的轴承位基本不变动，若确有必要，则在前后轴承上改变垫片的来解决，一般情况下不准锉削叶轮的工作面，以免影响风机的性能。
4．风机在运行中要经常注意下列各项：排出的风量，齿轮油，轴承黄油，电机电流，电压，噪声，振动，温度，皮带，皮带轮偏正等。
5．若风机有异响，应先检查风机外部设施，如皮带部，排气压力，底脚螺丝，齿轮油，轴承部黄油及管道各部位，若外部观察未见异常，则应拆下进风机，观察叶轮同叶轮是否碰撞或磨擦。
6．气量不足：可能是管道漏气，进风口阻塞，皮带打滑，安全阀漏气，阀门关闭，水位升高，管道受阴等引起。
7．风机过热：可能是排气压力过大，吸入口受阻，风机使用环境温度过高。
8．漏油：机油可能过多。
9．电机通电风机不转，若用手能搬动皮带轮一周，则应检查电机及电源部分。
10．电机通电有电流声，用手不能搬动皮带轮，则应检查风机内腔叶轮是否太脏或有异物或轴承损坏。
11．日常保养：在运转中，由于压缩热机壳温度随其压比的增加而上升，但如产生局部温升而使外表的喷漆烧焦或冒烟，则非正常现象，这可能是叶轮与机壳摩擦或吸入异物所致，应立即停车检查。还应经常检查轴承温度，振动及声响。检查油位油温，进排气压力，电流表指数等。
12．季度检查：1.更换润滑油。2.检查皮带的张力。3.定期清洗消声器的过滤层。
13.年度检查：1.检查油封。 2.检查风机内部间隙。3.检查轴承和齿轮。（具体以风机使用说明为准）
B、潜污泵的安装使用及保养
（1） 启动前应仔细检查电泵在运输、存放、安装过程中有无变形或损坏，紧固件是否松动或脱落。
（2） 检查电缆有无破损、断裂等现象，如有损伤，需更换以免漏电。
（3） 检查电源装臵是否安全可靠、额定电压与铭牌必须相符。
（4） 用兆欧表检查电机定子绕组冷态对地绝缘电阻值不得小于50M。
（5） 严禁用泵的电缆作为安装和起吊绳用，以免发生危险。
（6） 泵的旋转方向从进水口看为逆时针转动，如果泵反转，只需将电缆中的任意两根对调一下接线位臵，水泵即可正转。
（7） 水泵应垂直潜入水中，不允许横放，不能陷入污泥中，水泵移动时，必须切断电源。
（8） 电泵多次使用后，必须放入清水中运转数分钟，防止泵内留下沉积物，保证电泵清洁。
（9） 电泵长期不用时，应将电泵从水中取出，以减少电机定子绕组受潮的机会，增加电泵使用寿命。
（10） 在正常工作条件下，电泵工作一年后，应进行维护保养，更换已磨损的易损件，检查紧固状态，补充或更换轴承润滑脂及油室中的机械油，保证电泵良好运转。

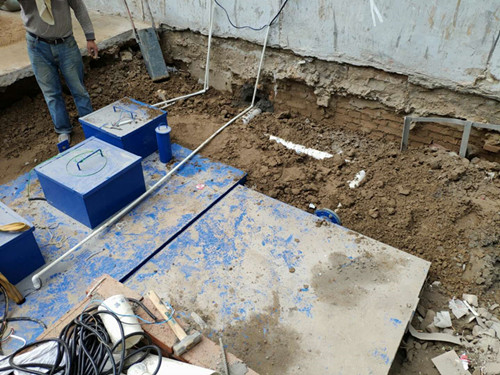

设备安装要求
1、现场安装流程：定位放线—开挖基坑—基础处理—安放生化池—注水稳定—管道连接—覆土回填—分层夯实—检查验收；
2、地埋式一体化污水处理设备的具体安装位置和埋设深度以及进出水管连接等，应由设计人员确定；
3、污水处理设备地基承载力不得低于50KN/m²，否则需对地基另行处理；
4、地下水十分丰富的情况下，埋设地埋式污水处理设备时应另作渗水处理
5、基坑开挖至设计标高后，埋设坑底部必须保持水平，并且无尖锐岩石或突起，底部铺设300cm厚砂垫层；
6、地埋式污水处理设备安装过程中严禁使用坚硬的器物敲击或撬移，以免造成生化池表面损伤或变形；
7、地埋式污水处理设备安装后，由顶部检修孔同时均匀向生化池内注入清水，注满为止；待污水处理设施沉降稳定后连接进出水管道；
8、回填土时，尽量选择均匀土质的土，避免将较大的石块或尖锐物体用作回填；
9、回填完成后，检修孔露出窨井底部5cm，窨井盖板需露出地面5cm；
10、当地埋式生活污水处理设备安装在车行道或停车场下时，生化池上面必须采用c30以上钢筋混泥土路面，且厚度不得少于20cm，具体方案视现场实际情况确定。
优点

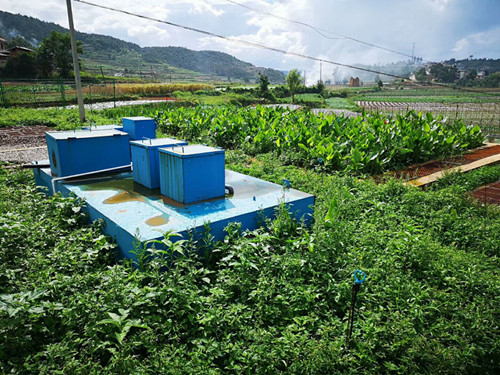

1、真正的地埋式一体化设备：对比国内同等处理量的设备，该设备占地面积zui小，可装于小区草坪内，与周围自然景观融为一体。设备埋于地下，有利于保温，在北方寒冷季节仍可正常运行，无扰人噪声，无臭味。
2、节省施工时间及基建费用：工厂化生产，工地现场组装，无需预筑复杂昂贵的水泥基础。
3、自动化程度高：无人值守，自动运行，故障报警，便于日常管理。
4、维护简单：悬浮填料终生不用更换，永不堵塞，不需反冲洗；电机安装在地面伸手可及之处，可以方便检修或更换；几乎无维护费用。
5、运行费用低：微泡曝气机的曝气量大，而能耗远低于其它曝气产品，气泡直径小，溶解氧多，氧利用率高，故可间歇式曝气，耗电超低。
6、污染物降解效率高：系统连续运行，出水达到国家《污水综合排放标准》（GB8978-1996）一级排放标准或《城镇污水处理厂污染物排放标准》（GB18918-2002）一级B标准；对进水有机负荷的变动适应性较强；不必进行污泥回流，同时没有活性污泥法易出现的污泥膨胀问题。
7、调试周期短：组合填料易挂膜，启动快：设备填料在水温15度左右，2周即可完成挂膜过程。
8、可随时停止和启动运行：在暂时不使用的情况下可停止运行，此时填料表面的生物膜并未死亡，而是以孢子的形式存在，一旦通水曝气，可在很短时间内恢复正常。这一特点使该设备非常适合一些水量变化大的地区的污水处理。在旅游景区，污水量受季节及旅游人数的变化影响非常大，在旅游淡季可维持性或间断性运行，旅游旺季又可恢复正常运行，避免了其它污水生化处理工艺无法间歇运行的弊端，特别适合于该行业使用。
9、独有的移动式悬浮填料：该装置填料多为聚乙烯或聚丙烯塑料填料，填料比表面积大。表面易于生物膜附着生长,而且巧妙的结构设计使填料在使用时不结团、不堵塞,始终具有理想的空隙率,并具有良好的通气、过水性能。
流程说明
1、污水收集  排放污水在污水调节池中收集均质，调节池前端设置隔栅井。
2、毛发捕集  本工程毛发聚集器设于污水泵吸水管上，毛发聚集器要求如下：1）、过滤网的有效过水面积等于连接管截面面积的2.5倍；2）、过滤网的孔径为3mm。
3、A2/O系统  采用A2/O工艺，即废水先经厌氧兼氧处理，然后进入好氧处理。这样的流程可以提高废水中有机污染物的生物可降解性，运行得当还能达到脱氮效果。A2/O池出水在二沉池内进行分离，污泥一部分回流至厌氧池、兼氧池及好氧池，剩余生化污泥接入污泥池。二沉池出水进入中间水池，以备后续过滤氧化反应。
4、过滤系统  生化出水首先经过砂滤罐，罐内置石英砂。该装置主要用于去除出水中较细小的固体颗粒和其它悬浮在水中的微小杂质。本工艺采用新型的高效滤料，此滤料由多种介质混合加工而成，具有强度高、过滤流速高、反冲洗方便和效果稳定可靠等特点，从而使其对进水的过滤净化功能大大增强，提高了出水的水质状况。
砂滤出水在中间水箱中收集，经过提升泵提升至精密过滤器，之后进入超滤系统，超滤系统截流废水中所有的微小悬浮物及微生物等。
5、氧化消毒系统  经过砂滤的废水进入高级催化氧化系统，臭氧气由臭氧发生器产生，反应过程加入催化剂双氧水，高级氧化过程几乎去除掉污水中所有细菌及有机物等，确保出水符合回用水标准。
6、活性炭吸附系统  吸附法常用来去除水中的有机物、胶体物质、微生物等。而活性炭是目前水处理中zui为常用的吸附剂，其处理效果好、占地面积小、管理方便、又可再生。同时，对某些金属及其化合物也有很强的吸附能力。本装置并非单纯的采用活性炭吸附，而是将活性炭进行了一种特殊处理，加大了活性炭的吸附容量，从而加强了活性炭的吸附效果，使出水水质更加提高。活性炭吸附出水在回用水池中收集待用。供水采用变频泵组。
7、废尾气处理系统  生化系统产生废气经过引风机收集，进入气相氧化塔，塔内通入臭氧，氧化后接入风管排放。
