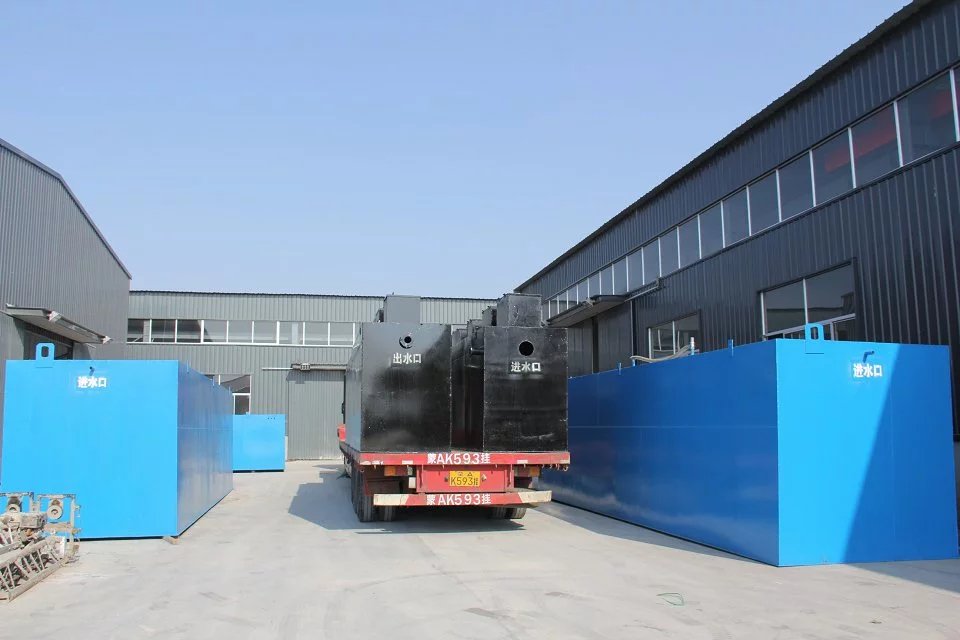

生活废水处理一体化设施


      生活废水处理一体化设施 --潍坊鲁盛环保水处理设备有限公司
“以领先的技术打造精品，为客户持续创造价值，经得起历史的考验。”这是鲁盛永恒不变的承诺。我们将不断开拓创新、苦练内功，并逐步建立和完善遍及全中国的营销及技术服务体系，努力与广大客户和业内同仁一道，演绎人与自然和谐的乐章。
咨询 逄经理
具体使用说明如下：
1、设备配置二台污水泵、二台风机；
2、污水泵为一用一备，交替运行。工作液位自动启动，低液位自锁，警戒水位二台同时启动，水泵实行可联动、分动；
3、风机为一用一备；交替运行；二台风机可联动、分动；
4、设备长期停运，时间超过10小时，为保证生物膜的正常生长，不致生物膜死亡脱落，风机可定时间歇启动；
5、风机、水泵配备自动检测声光报警系统，并有过流、过压、缺相保护电路；
6、沉淀池排泥为污泥泵时序控制。
7、动力配电线管采用钢管焊接，动力设备采用三相四线制，电线采用BV塑铜线。
8、连续运行，自动控制，主要工序无需人工操作管理。
设施说明
a、格栅
格栅为固定式，材质为不锈钢网。设粗细两道，用于去除水中大颗料悬浮物和漂浮杂质。
b、调节池、提升泵
由于污水水质及水量波动较大，因此要有足够的调节池容量，才能使进入一体化污水处理设备的水质及水量稳定。
调节池配置潜污泵将废水提升至一体化污水处理设备。
c、水解酸化池
水解酸化池内装组合填料。废水在此池中在水解酸化微生物的作用下，大分子有机杂质水解酸化成小分子物质，有利于接触氧化池中好氧菌的分解。
d、生化处理
根据前述污水水质水量和排放要求，结合污水特征。本次生化系统将接触氧化池、沉淀池、污泥池、风机房、消毒出水池等部分合成一体，其各部分具有相应功能，部分之间相互连接，较终出水达标，现分别阐述如下：
接触氧化池内配装填料。下部配置曝气器，并用ABS工程塑料管做成曝气系统，曝气系统的气源由专门配置的风机提供。
沉淀池上部设可调出水堰，以调节出水水位；下部设锥形沉淀区和污泥气提装置，气源由风机提供，污泥采用气提方式输送至污泥池。
污泥在污泥池停留时间约为60天。系统沉淀产生的污泥以气提方式排入污泥池，污泥在此浓缩沉降并储存，池底部设曝气管以防污泥厌氧消化产生沼气，并使污泥氧化减少污泥总量；浓缩污泥定期由粪车抽吸外运。污泥池上部设上清液回流装置，使上清液溢流至酸解池。
消毒接触池需土建，外置消毒设备
e、防腐措施
a、设备箱体、污水管、污泥管等工艺管道采用镀锌管或经防腐处理的钢管，曝气管采用ABS管，以耐腐蚀。
b、为延长设备及构筑物的使用寿命,采用环氧树脂漆防腐涂料对设备管道防腐，内外各涂三道。
C、防腐使用标准为30年。
g、电气控制
本污水处理设备采用电器编程集中自动控制，一旦自动控制失灵或变更使用工艺所需时，本系统可进行人工控制，以信号指示运行正常与否。为了减少操作工的劳动强度，并实行运行操作自动化，水泵、风机能自动切换。
工艺技术特点
1、污水处理设备采用钢结构 环氧煤沥青防腐，本结构具有强度大，耐腐蚀。
2、本工艺采用采用比较先进的A/O生物接触氧化工艺，处理污染物比较全面。总气水比为20：1。符合有机物被微生物硝化化解所需的时间。填料采用新颖立体弹性聚丙烯挂膜式填料。它具有比表面积大，微生物挂膜、脱膜方便，在同样有机负荷条件下有机物去除率高，能提高空气中的氧在水中的溶解度等特点。
3、生活污水处理设备具有振动小，噪声低，效率高，异味少，换填料及曝气装置方便等特点。
4、生活污水处理设备的污水提升泵、风机、控制设备等主件均采用先进、可靠的产品，设备保证安全无故障长期运行。污水泵为上海海洋水泵产品，风机为日本百事德风机厂产品（中外合资）。
6、本装置设计于地表面以下，不需盖房，上表可搞绿化或停放车辆，工艺设计操作系统为全自动电器控制系统。水泵、风机定时自动切换，交替工作及设备故障、损环报警系统，设备可靠性好。必要的动力设备均有备用，平时一般无需专人管理，只需每月或每季度维护与保养一次。
系统控制
本污水处理装置采用可编程序控制器（PLC）控制。设备的运行完全通过PLC进行全自动控制（可切换成手动控制模式），可完成水泵、风机启闭和自动切换，并备有过压、缺相、短流等保护和报警功能。
控制功能：紧急停车按钮，起停按钮，起停指示灯，故障报警指示灯。控制箱为箱式安装。※配套立体弹性填料/填料支架主要技术参数
1.立体弹性填料
规格： φ150 长度为1500mm
比表面积： 300m2/m3
2.填料支架:
规格： φ14mm的螺纹钢筋
※曝气系统主要技术参数
曝气器直径： 215mm
曝气器膜片平均孔径： 80-100um
空气流量： 1.5-3m3/个.h
服务面积： 0.3-0.5m2.个
氧利用率： 21-27.7%
数量: 180套
（六）、二沉池
污水经O级氧化池处理后，水中含有大量悬浮固体（生物膜），设计采用斜管沉淀池进行固液分离，竖流式沉淀池具有表负荷高，沉淀效果好，占地面积小等特点。
二沉池中的污泥通过污泥泵一部分回流至A級酸化池，提高A級酸化池的去除效果，剩余部分污泥提至污泥污泥池。
二沉池尺寸为：3.0×6.0×3.20m。设计表面负荷为：1.4m3/m2.h。,有效容积50m3,结构为钢结构防腐埋地式,防腐采用环氧煤沥青防腐。
※配套斜管填料/填料支架主要技术参数
（七）、污泥浓缩池
初沉池、二沉池产生的污泥排至污泥浓缩池，污泥在污泥浓缩池内重力浓缩后，并经消毒后，采用环卫粪车抽吸外运填埋或焚烧处置，避免二次污染。
污泥浓缩池内设置有溢流管，使澄清的上清液回流到调节池进行再处理，同时也保证污泥浓缩池内污泥不溢出地面。
污泥浓缩池有效尺寸为：3.0×2.0×3.0m,有效容积20m3,结构为钢结构防腐埋地式,防腐采用环氧煤沥青防腐。
（八）、消毒池
消毒池按规范：“TJ14-74”标准不小于30分钟，本污水消毒时间设计为45分钟。消毒采用二氧化氯发生器加氯消毒。投加量控制在10-20g/m3左右，具体通过调节排水的细菌总数量来控制，风机房与消毒池合建。
消毒池有效尺寸为：3.0×2.0×3.0m,有效容积20m3,结构为钢结构防腐埋地式,防腐采用环氧煤沥青防腐。
※配套立体弹性填料/填料支架主要技术参数
1.立体弹性填料
规格： φ150 长度为1500mm
比表面积： 300m2/m3
2.填料支架:
规格： φ14mm的螺纹钢筋
（五）、好氧生物接触氧化池
好氧生物接触氧化法兼有活性污泥和生物滤池法的特点,它与活性污泥法主要不同之处是,氧化池中的微生物附着在固体填料的表面,不象曝气池的中活性污泥(MLSS)那样随波逐流,并随出水一起流走.生物接触氧化法不需设回流污泥,也不存在污泥沉降性能问题.此工艺与生物滤池法的主要区别在于,氧化池中的填料及附着在其表面上的微生物均淹没在污水中。当污水流过填料层时，有机物被生物膜所吸附，污水得到净化。这个接触，吸附过程虽很短，但被吸附的有机物可以贮存在生物膜中，有较长的时间为微生物所氧化、分解、吸收。当生物膜达到一定厚度时，内层生物膜由于缺氧，好氧菌死亡，附着力减弱，就会脱落，在接触沉淀池中沉降下来，以污泥的形式排除掉。旧的生物膜脱落后，新的生物膜又会在原来脱落的地方生长起来，使氧化池处理污水的工作处于动态平衡，出水水质稳定。
生物接触氧化池由池体、填料、填料支架、布气装置和曝气系统等部分组成。
※填料的选用
填料是生物膜的载体，也对截留悬浮物起作用，因此是生物接触氧化的关键，直接影响着生物接触法的效果。同时，载体填料的费用在生物接触氧化处理系统的基建费用中又占较大比重，所以填料关系到接触氧化技术的经济合理性。
通常，对生物接触氧化法载体填料的要求是：有一定的生物膜附着力；比表面积大；空隙率大；水流流态好，利于发挥传质效应；阻力小，强度大；与水的密度相差不大，以免增大氧化池负荷；形状规则，尺寸均一，使之在填料间形成均一的流速。在本工艺中我公司采用立体弹性聚丙烯挂膜式填料，采用水下鼓风曝气。
※曝气系统的选择
曝气系统采用微孔膜曝气装置，在曝气时表面膜片会自动打开，形成微小气泡，布气均匀，氧的利用率达18%以上；不曝气时微孔会自动关闭，从而可有效地防止污泥堵塞曝气装置。材质采用ABS材质，膜片采用橡胶材质，为防止膜片曝裂，在曝气膜片上增加不锈钢丝网罩。
好氧生物接触氧化池尺寸为：10.0×3.0×3.20m，三箱体组合。
设计停留时间为10小时,有效容积261m3,结构为钢结构防腐埋地式,防腐采用环氧煤沥青防腐。
设备主要技术/性能描述
（一）、人工格栅/集水井
污水在进入调节池前，先通过人工格栅，以拦截污水中较大颗粒的悬浮物及漂浮物，保证后续处理设施的正常运行，人工清除；栅渣每天随厂内垃圾一起外运。
※集水井参数
数量： 1座
型式： 立式
尺寸： 0.90×1.5×1.0m(B×L×H)
栅前有效水深： 0.2m
主体结构： 钢砼结构
※细格栅设备参数
型号: PB-800
安装角度： 70°
格栅宽： B=800mm
栅隙： 5mm
格栅材质： 碳钢防腐
（二）、调节池
由于排出的废水、水质、水量、酸碱度等水质指标随排放点变化及排水时间大幅度波动，为使处理构筑物和管渠不受废水高峰流量或浓度变化的冲击，需设调节池，起调节均衡水质水量作用。
调节池采用钢筋混凝土结构，埋地式，尺寸为10.0×5.0×3.5m,有效深度为3.0m,有效容积为150m3,设计停留时间为6小时。
※调节池内配套污水提升泵
池内设2台无堵塞式污水提升泵。本污水泵排污通过力强，带切割性能好，能将污水中的长纤维、塑料、纸、带、布条、稻草、绳子等杂质切碎后排出，从而具有较好的无堵塞性能。
型号为65WQ25-15-2.2，流量为25m3/h，功率为2.2kw，扬程为15米。 数量2台（一用一备）,生产厂家为上海海洋水泵产品。池内设有液位信号控制，控制水泵的开、停。
※调节池内配套预曝气装置
型号: Ф50
型式: 穿孔曝气管
材质： ABS
数量: 1套
（三）、初沉池
污水由提升泵提升至初沉池，初沉池型式为斜管沉淀池，主要处除污水中的悬浮物。
初沉池尺寸为：3.0×4.0×3.20m。设计表面负荷为2m3/m2.h,有效容积36m3,结构为钢结构防腐埋地式,防腐采用环氧煤沥青防腐。
※配套斜管填料/填料支架主要技术参数
1.斜管填料
规格： φ60长度为1000mm
比表面积： 100m2/m3
数量: 12.0m3
2.填料支架:
规格： φ14mm的螺纹钢筋
数量: 12.0m2
（四）、酸化水解池
由污水泵提升至酸化水解池，酸化水解池内填料采用立体弹性聚丙烯挂膜式填料，比表面积达300m2/m3，不堵塞、无死角，有利生物膜生长，提高其活性。材料强度高、抗老化。污水在兼氧的条件下，由于兼性脱氮菌的作用，将NO2—N和NO3—N还原成N2，排入空气中，同时有机物分解，完成脱硝过程，较后达到脱氮同时去除大量有机物使污水得到净化。
酸化水解池尺寸为：3.0×6.0×3.20m。设计停留时间约为2.0小时,有效容积50m3,结构为钢结构防腐埋地式,防腐采用环氧煤沥青防腐。
设计依据及原则
设计依据：
1、根据国家GB8978-1996《污水综合排放标准》
2、室外排水设计规范（GBJ14-87）
3、《给水排水设计手册》GB8978-1996
4、《生活杂用水水质标准》CJ/T48-1999
地埋式一体化污水处理设备装置设计原则：
1、依据污水水质特点，采用成熟可靠的处理工艺和设备，实用性和先进性兼顾，保证污水达到排放标准。
2、方案设计中尽量减少占地，合理布局，节省投资。
3、方案力求工艺成熟，运行稳定。
4、设计中尽量降低建设费用，减轻企业负担，达到低投入、高收效
的目的。
5、设计时充分考虑污水处理系统配套的减振、降噪、除臭措施，从而防止对环境的二次污染，污水处理产生的少量剩余污泥经好氧消化后，定期清除外运。
6、根据实际情况，控制柜采用可编程序控制器（PLC）控制，可实时监控运转情况，具备各种故障的自动保护，另配套独立的PLC控制的手动控制。本工程实行全自动控制，无需专人管理。
7、污水处理设施能够耐高峰冲击负荷；污水处理可实现超越排放
原理应用

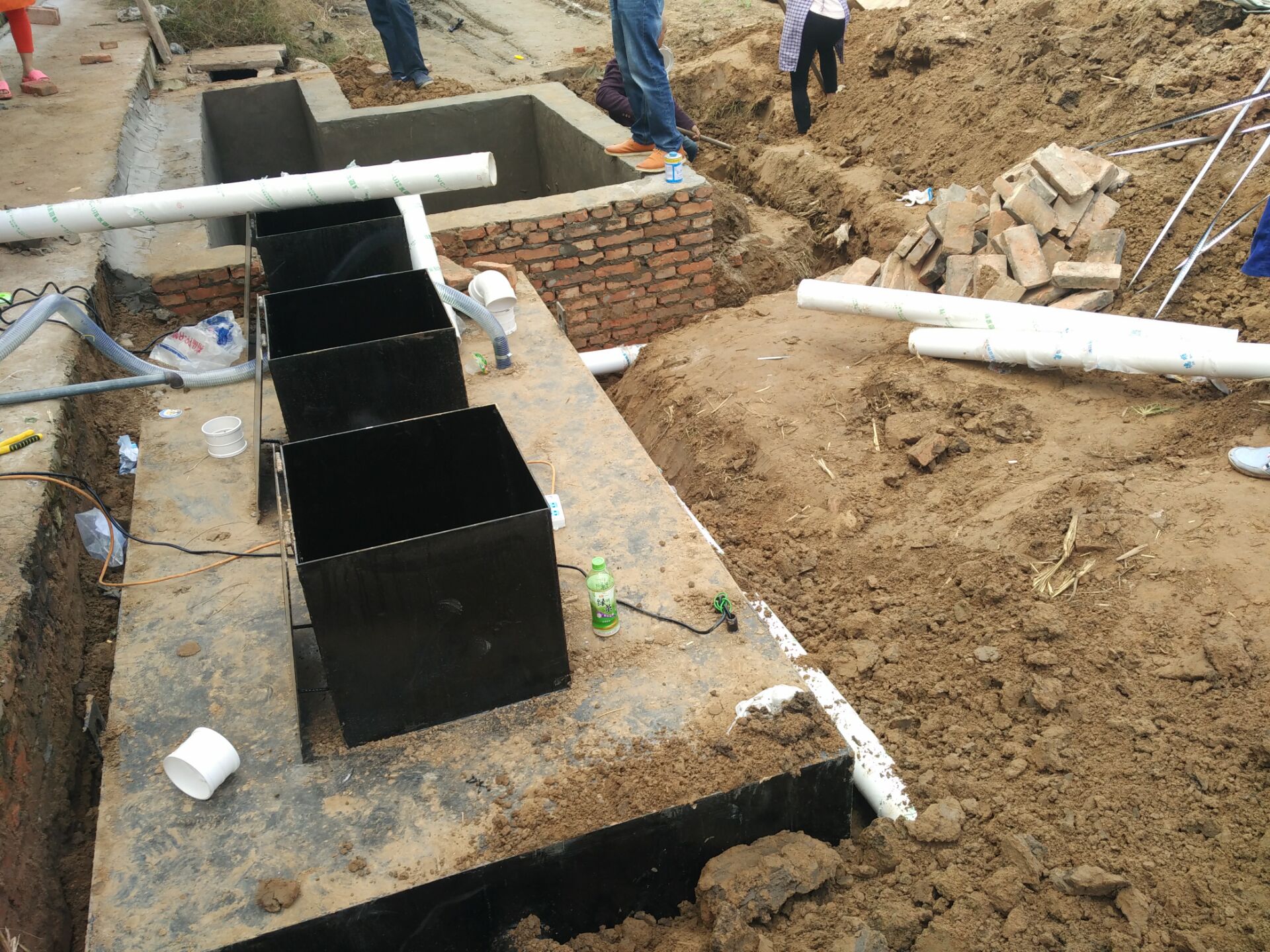

此装置一般埋设于地表之下，运用二次生物接触氧化处理工艺，它处理的效果超越全混合生物氧化池，对水质的适应性强度高，保证了水处理的稳定性。该设备在池中采用了新型强效弹性立体填料，对污水中的有机物质具有强效去除的功能。该设备通过氧化处理之后，产生的污泥量较少，仅需90天排放一次即可。为了避免放生病菌滋生、传播的现象发生，必须对水质进行深度消毒处理。目前应用*多的消毒工艺有：紫外线消毒、二氧化氯消毒、臭氧消毒。医院需根据污水水质特点及排放量进行选择。
生活一体化污水处理设备价格臭气防治、噪声控制、污泥处理，防腐
污水站各池体均被密闭，以防臭气外逸。
各可能产生异味的池体分别设置空气管进行曝气和好氧消化，从而尽可能减少异味产生。
系统设施设计在院区角落，对外界影响小。
风机选用低噪声型，本机噪声≤80dB，风机进出口均采用消声器，底座用隔震垫，进出口风管用可挠橡胶软接头等减震降噪措施。
确保周围环境噪声 ：白天≤60dB，晚上≤ 50dB
a、污泥处理过程中产生污泥部分排入污泥池进行重力浓缩和好氧消化分解，从而减少污泥体积，提高污泥稳定性。
b、污泥池内剩余污泥由清洁管理部门定期抽吸外运，从而有效地解决污泥出路避免二次污染的产生。
本设计方案中土建构筑物采用钢筋混凝土结构，主要设备采用优质A3钢，钢板厚度8mm，箱体外接管采用无缝钢管连接。设备刷环氧煤沥青，2道底漆，4道面漆。设备池内管道采用优质工程管道ABS，以确保整体使用寿命达三十年以上。
药剂消毒
根据药剂用途的不同，可以分成以下几类：
(1)絮凝剂：有时又称为混凝剂，可作为强化固液分离的手段，用于初沉池、二沉池、浮选池及三级处理或深度处理等工艺环节。
(2)助凝剂：辅助絮凝剂发挥作用，加强混凝效果。
(3)调理剂：又称为脱水剂，用于对脱水前剩余污泥的调理，其品种包括上述的部分絮凝剂和助凝剂。
(4)破乳剂：有时也称脱稳剂，主要用于对含有乳化油的含油废水气浮前的预处理，其品种包括上述的部分絮凝剂和助凝剂。
(5)消泡剂：主要用于消除曝气或搅拌过程中出现的大量泡沫。
(6)pH调整剂：用于将酸性废水和碱性废水的pH值调整为中性。
(7)氧化还原剂：用于含有氧化性物质或还原性物质的工业废水的处理。
(8)消毒剂：用于在废水处理后排放或回用前的消毒处理。
特点和优势
1、 该设备埋于地下地表面积可以作为绿化用地，为医院节省占地面积。
2、 污水一体化设备采用耐腐蚀、抗氧化材质制成，使用寿命长，为医院节省运行费用。
3、 通过生物接触氧化池结合层层过滤、消毒装置，污水处理效果佳，解决病菌传播困扰。
4、 此设备脱臭效果好、产生的污泥量小，不会给环境造成其他污染危害。
5、 全自动控制系统，安装损坏报警系统，无需人工看管，节省劳动力。
