卫生院污水处理专用装置

【卫生院污水处理专用装置】---采用国际先进的生物处理工艺，鲁盛在总结国内外生活污水处理设备的运行经验的基础上，结合公司自己的科研成果和工程实践，设计出一种一体化的有机废水处理装置，集去除BOD5、COD、NH3-N于一身，具有技术性能稳定可靠，处理效果好，投资省，自动化运行，维护操作方便，不占地表面积，不需盖房，不需采暖保温等优点。本设备可设置成地埋式，地面之上可种花种草，不影响周围环境。 该设备适合用于住宅小区、村庄、村镇、办公楼、商场、宾馆、饭店、疗养院、机关、学校、*、医院、高速公路、铁路、工厂、矿山、旅游景区等生活污水和与之类似的屠宰、水产品加工、食品等中小型规模工业有机废水的处理和回用。
工艺说明 WFH-A 型设备的设计主要是针对生活污水和与之类似的工业有机污水的处理。其主要处理手段是采用目前较为成熟的生化处理技术——接触氧化法，水质参数按一般生活水水质，进水BOD 20Omg/l，出水BOD 20mg/l指标设计，总共有六部份组成：(1)初沉池；(2)接触氧化池；(3)二沉池；(4)消毒池、消毒装置；(5)污泥池；(6)风机房、风机。 现分别论述如下： (1)初沉池：设备初沉池为竖流式沉淀池，污水在沉淀池的上升流速为0.6-0.7毫米/秒，沉淀下来的污泥用空气提至污泥池。
     (2)接触氧化池：初沉后水自流至接触池进行生化处理，接触池分为三级，总停留时间为 1小时以上。加强型设备接触氧化时间可达6小时，填料为新颖梯形填料。易结膜、不堵塞。填料比表面积为160m2/m3，接触池气水比在12:1左右。
     (3)二沉池：生化后污水流到二沉池，二沉池为二只竖流式沉淀池，它们并联运行。上升流速为O.3-0.4毫米/秒。排泥采用空气提升至污泥池。
     (4)消毒池及消毒装置：消毒池按规范：“TJI4—74”标准为30分钟，若是医院污水，消毒池可增加停留时间至1-1.5小时，采用固体氯片接触溶解的消毒方式，消毒装置能根据出水量的大小不断改变加药量，达到多出水多加药，少出水少加药的目的。其它消毒装置可另行配制。
NZP-I 型填料：
1 该填料选用优质PVC 制成的新型折波填料，填料间距30mm 比表面积达400m2/m3 以上，不堵塞，表面有波纹、易挂膜。
2 该填料具有质量轻、安装合理、组装后配水均匀、不会造成死角现象，有利于生物膜的生长，提高生物量与生物的活性。
NZP-II 型填料：
1 该填料选用特制塑料和树脂组成，结构科学、新颖、填料比表面积达1000 m2/m3，比重轻0.97g/cm3,不堵塞、易挂膜。
2 该填料是由纤丝球体，网络外壳和通心多孔柱体组成的球形填料，只须直接投加、不须固定、难降解物质去除效果好，氮、磷、硫化物去除效率高，无剩余污泥产生。曝气：采用中心廊道式曝气，曝气管设置在池的中间。在曝气时，空气能带动水向两边循环，形成二个环流。罐本体为圆形，因此无死角。其气孔小，不易堵塞，调整与更换方便。氧的转移率大于18%，比一般曝气头高2-3 倍。
管道：设备所有管道均采用ABS 管，管道间联接用ABS 粘接剂粘接。
格栅：格栅选用碳钢防腐或不锈钢制造，栅条间距为3mm，具有自动清污，不易堵塞，分离效果好等特点。设备的风机控制柜 （配空压机）风机与配电柜均设置在风机房内，一般风机房内设风机二台，交替运行。配电柜结构采用双层玻璃钢加减震夹层构成。风机房可放置在室内、室外或埋置于地表以下。采用品牌鼓风机，体积小，风压高，运行时无震动，运行噪声在55 分贝以下；寿命长、性能可靠。
DM-40--50 采用三叶式罗茨风机二台，噪声低，性能可靠寿命长。
配电柜全套采用品牌电器，及计算机“仿真”控制系统，主要控制内容如下：
1、 二台水泵能自动备用，超警戒水位能声光报警。
2、 二台风机交替运行，当一台风机损坏时，另一台能启动使设备连续运行；当污水断流时，风机能自动间歇运行，以保护生物膜的正常生长。
随着我国经济的发展、城市化进程的推进，水资源短缺，水污染加剧的情况日趋严峻，污水处理与回用的要求日益迫切，传统集中式污水处理由于存在污水收集难、管网投资高、占地面积大、建造周期长等突出问题，严重制约了污水处理率和COD减排量，在此情况下，分散式污水处理集成技术设备成为集中式污水处理的有益且必需的补充措施。
现有分散式污水处理设备，有的仅采用单一的好氧生化处理工艺，脱氮除磷不理想；有的采用单一曝气方式，能耗偏高；有的采用人工湿地等植物处理法，占地太大，受气候影响，运行不稳定；有的设备集成度不高，处理效果差；针对上述情况，杭州明清环保科技有限公司（杭州明润环境工程设备有限公司）通过反复的实践探索，自主研发了一系列以污水的达标排放和资源化回收利用为目的，针对中、低浓度分散式有机污水处理的集成技术设备。 二、应用领域：
包括住宅小区、乡镇农村、风景名胜区、高速公路服务区、机场、码头、工矿企业、其他污水难以三、装置系统介绍
1.设备工作原理
         MBR
一体化污水处理设备的核心部件是膜生物反应器（MBR），
它是膜分离技术与生物技术有机结合的新型废水处理技术。
污水进入MBR系统。A区为兼氧区，放置填料，并与活性污泥进行充分接触。O区为好氧区，放置膜组器，使用PVDF膜将活性污泥和大分子有机物质截留住，省掉二沉池。活性污泥浓度因此大大提高，水力停留时间（HRT）和污泥停留时间（SRT）可以分别控制，而难降解的物质在反应器中不断反应、降解。进一步处理之后，被处理水可以达标排放或回用。此外，输送到MBR系统中的空气也是处理过程中非常重要的一部分，它可以促进反应器中流体的循环流动，提高活性污泥的降解效率，还可以使中空纤维膜膜丝之间发生相互摩擦，清洁膜组件。工艺流程如下收集的场所及尚未建设市政排污管网的区域的污水。处理后出水达到生活杂用水标准
 2.系列设备规格
型号
总功率 (kW)
电压 (V) 处理能力 m3/d 外型尺寸 (m) MQ-AC10 3 380 10 3.3×1.6×1.8 MQ-AC20 5 380 20 5.5×1.6×1.8 MQ-AC30
 3.设备优势
（1）紧凑，体积小，占地面积小，地埋式结构，可移动，便于
绿化且无蚊蝇滋生；
（2）有机污染物去除率高，出水水质稳定；
（3）操作简单，施工方便，无需特殊维护，设备自我保护性好； （4）处理水质好，达到排放标准要求；
（5）一体化设备可根据原水水质进行灵活配置，使该设备具有       广泛的适用性。
污水集中处理系统
1、技术路线——是目前集中处理污水的主要方式之一，就是在农村建设污水处理厂。
污水处理一体化设备具备物理过滤、生物降解以及植物截留等工艺，有效去除有机物质同时，可以通过水生植物与微生物的协做以达到去除N和P的目的;特别适用于农村生活污水、河道和自然湖泊水系的处理与回用等工程。
2、应用情况
集中污水处理系统具有自动化程度高、便于管理的优点，不仅出水的水质良好，并且具有较高的稳定性;就农村污水存在现状而言，完全可以满足国家的排放要求。目前，在国内各种集中污水处理方式都有较多的工程实例，除了土地处理方式外，已积累了大量的建设和管理经验。
使用方法、
1、能够处理生活系统综合性废水及其相类似的有机污水；
2、采用玻璃钢、碳钢防腐、不锈钢结构，具有耐腐蚀、抗老化等优良特性，使用寿命长达50 年以上；
3、 全套装置施工简单、操作容易，所有机械设备均为自动化控制，全部装置可设置于地表以下

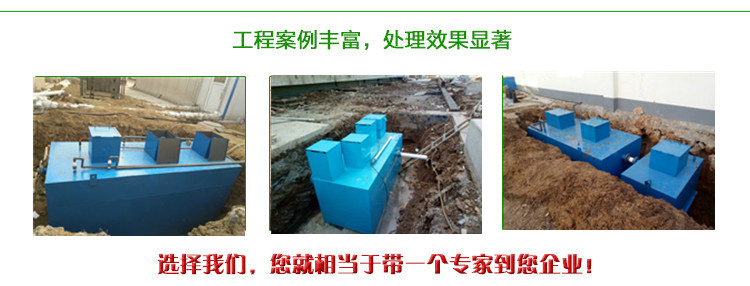

基坑施工注意事项
1、根据型号的大小，必须进行放坡，放坡大小根据土质情况及产品顶部以上的覆土厚度，放坡角度为30°-50°。历史的车轮总是滚滚向前，不可阻挡，但又能在一些重要时间节点上勾起人们的回忆与反思。历史不可遗忘，忘记意味背叛;未来同样重要，必须认真对待。
2、无地下水时，对基础进行夯实、铺砂，根据示意图及要求进行基础处理。 采用明降水挖槽时，必须做好施工前的准备工作。遇有地下水时应首先对地下水排除，根据示意图尺寸及要求进行基础处理，基层夯实，后进行铺砂。铺砂200mm并找平，砂内不允许有尖角、石块等杂物。
3、在遇有地下水为较高的地区，可采用提高降水挖槽，也可采用明降水挖槽。具体作法如下：坑槽挖好后，如遇坑槽内有泥浆，应再挖深20-30cm，将深坑槽内的水抽净后铺设干性混凝土，使之找平，确保地埋式地埋式污水处理设备安装后沉降一致。
4、挖槽深度及污水管道相连接的进出水口标高，在计算标高时，要预留槽底200mm铺砂尺寸；挖出的土堆放在距槽坑四周5米以外，防止土的侧压造成塌方，另外也给吊装预留工作场地。
自控设计
现场控制站主要由可编程控制器（PLC）、控制器柜及柜内附属设备组成。污水处理系统内仪表系统由各种传感器和变送器组成。变送器的标准直流信号（或电压信号）首先送至现场PLC。
